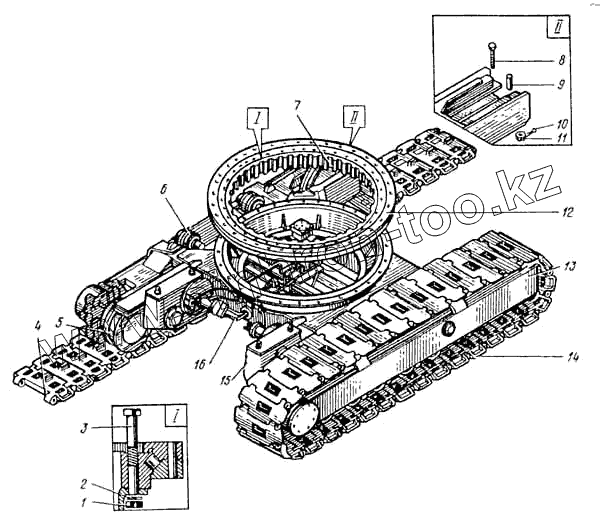

Каталог запасных частей к технике: ВЭКС ЭО-5122. Тележка гусеничная

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
ЭО-5122.01.00.000-1	ЭО-5122.01.00.000-1		Тележка гусеничная
1	ГШП-М27х2		Гайка
2	ШП-27		Шайба
3	БНТ-М27х2х170		Болт
4	ЭО-5122.01.05.000		Лента гусеничная
5	ЭО-5122.01.02.000-1		Привод гусеницы левый
6	ЭО-5122.01.14.000		Каток поддерживающий
7	ЭО-5122.01.10.000		Колесо направляющее с натяжным механизмом
8	ЭО-5122.01.01.014		Болт
9	ЭО-5122.01.01.011		Втулка
10	13-6.3х50		Шплинт
11	ГПК-2М30		Гайка
12	1900-1		Опора
13	ЭО-5122.01.01.000-1		Рама ходовая
14	ЭО-5122.01.13.000-1		Каток опорный
15	ЭО-5122.01.03.000-1		Привод гусеницы правый
16	ЭО-5122 .01.16.000-1		Трубопроводы гусеничной тележки

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
