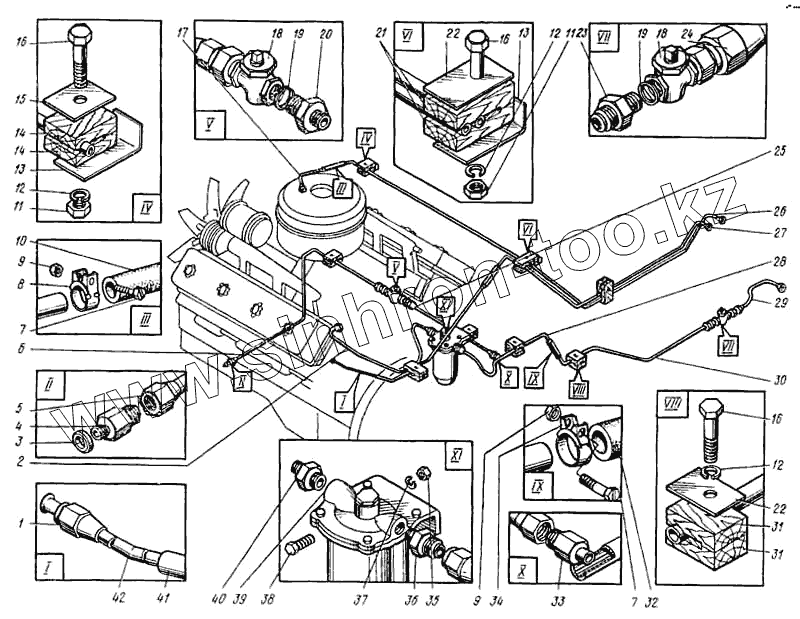

Каталог запасных частей к технике: ВЭКС ЭО-5122. Система топливная
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
12
12
13
13
14
14
15
16
16
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.11.21.000-5 | ЭО-5122.11.21.000-5 | Система топливная | |
| 1 | 111Г-34/2 | Гайка | |
| 2 | ЭО-5122.11.21.012 | Трубка | |
| 3 | ЭО-5122.11.21.004 | Прокладка | |
| 4 | ЭО-5122.11.21.003-1 | Штуцер | |
| 5 | 109-5-6 | Гайка соединительная | |
| 6 | ЭО-5122.11.21.013 | Трубка | |
| 7 | 102-М6х40 | Болт | |
| 8 | 102-20 | Хомут | |
| 9 | ГШ-М6 | Гайка | |
| 10 | 10-150-3 | Рукав-деталь | |
| 11 | ГШ-М10 | Гайка | |
| 12 | ШП-10 | Шайба | |
| 13 | ЭО-5122.11.21.001 | Кронштейн | |
| 14 | 007-11-10 | Колодка | |
| 15 | 017-11-50 | Накладка | |
| 16 | БНТ-М10х50 | Болт | |
| 17 | ЭО-5122.11.21.016 | Трубка | |
| 18 | 15-10-2704 | Кран муфтовый | |
| 19 | 088-22 | Прокладка | |
| 20 | 109-5-1 | Ниппель конечный | |
| 21 | 007-12-10 | Колодка | |
| 22 | 017-11-60 | Накладка | |
| 23 | ЭО-5122.11.21.006-1 | Штуцер | |
| 24 | 109-5-7 | Гайка соединительная | |
| 25 | ЭО-5122.11.21.017 | Трубка | |
| 26 | ЭО-5122.11.21.014 | Трубка | |
| 27 | ЭО-5122.11.21.015 | Трубка | |
| 28 | ЭО-5122.11.21.021 | Трубка | |
| 29 | ЭО-5122.11.21.011 | Трубка | |
| 30 | ЭО-5122.11.21.009 | Трубка | |
| 31 | 007-11-17 | Колодка | |
| 32 | 16-200-3 | Рукав-деталь | |
| 33 | ЭО-5122.07.01.028-1 | Штуцер | |
| 34 | 102-25 | Гайка | |
| 35 | ГШ-М8 | Гайка | |
| 36 | ЭО-5122.11.21.005-1 | Штуцер | |
| 37 | ШП-8 | Шайба | |
| 38 | БНТ-М8х30 | Болт | |
| 39 | 236-11055-10 | Фильтр грубой очистки | |
| 40 | 109Б-5А-142 | Штуцер К 1/4" | |
| 41 | ЭО-5122.11.21.018 | Трубка | |
| 42 | ЭО-5122.11.21.019 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
