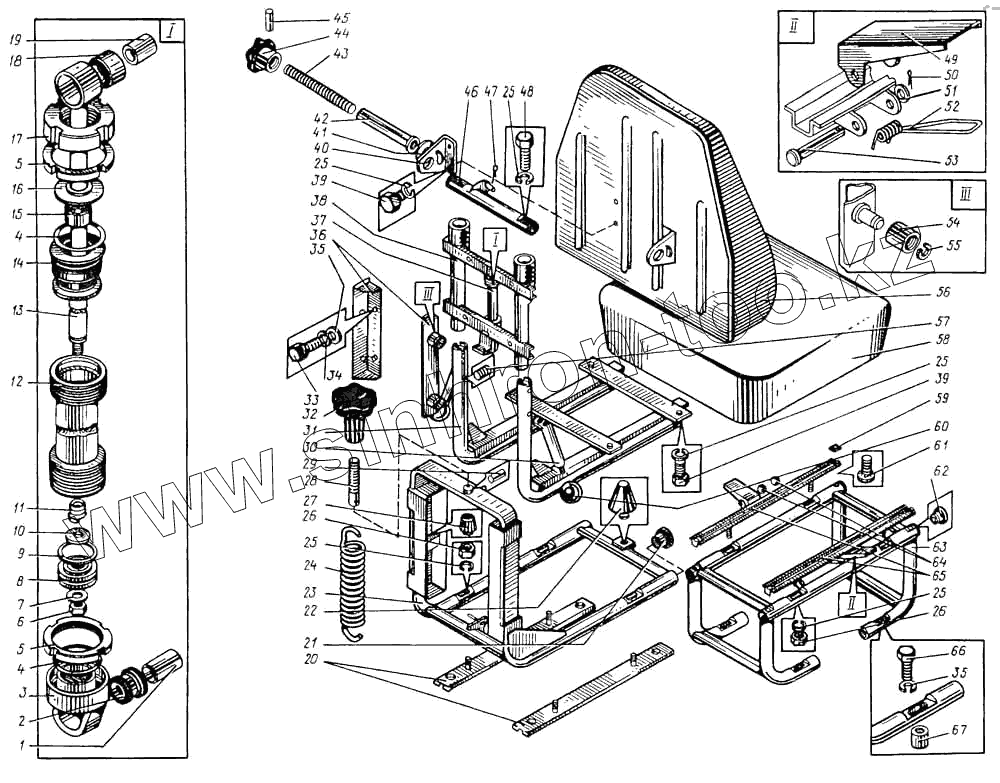

Каталог запасных частей к технике: ВЭКС ЭО-5122. Сиденье машиниста
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
26
26
27
28
29
30
31
32
33
33
34
35
35
36
37
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У7920.01.00.000 | У7920.01.00.000 | Сиденье машиниста | |
| 1 | У7920.01.09.082 | Втулка | |
| 2 | У7920.01.09.063 | Втулка цилиндра | |
| 3 | У7920.01.09.075 | Гайка накидная | |
| 4 | КРУ-Н1-32 | Кольцо | |
| 5 | У7920.01.09.077 | Гайка | |
| 6 | ГШН-М5 | Гайка | |
| 7 | ШЧ-5 | Шайба | |
| 8 | У7920.01.09.072 | Поршень | |
| 9 | У7920.01.09.084 | Кольцо поршня | |
| 10 | У7920.01.09.073 | Шайба | |
| 11 | У7920.01.09.074 | Пружина | |
| 12 | У7920.01.09.071 | Цилиндр | |
| 13 | У7920.01.09.010 | Шгок | |
| 14 | У7920.01.09.076 | Втулка | |
| 15 | У7920.01.09.085 | Сальник | |
| 16 | У7920.01.09.086 | Шайба | |
| 17 | У7020.01.09.078 | Гайка накидная | |
| 18 | У7920.01.09.079 | Втулка | |
| 19 | У7920.01.09.081 | Втулка | |
| 20 | У7920.01.04.000 | Направляющая верхняя | |
| 21 | У7920.01.00.013 | Заглушка | |
| 22 | У7920.01.00.001 | Упор | |
| 23 | У7920.01.02.000 | Рама | |
| 24 | У7920.01.00.014 | Пружина | |
| 25 | ШП-8 | Шайба | |
| 26 | ГШН-М8 | Гайка | |
| 27 | У7920.01.00.015 | Упор | |
| 28 | У7920.01.00.012 | Тяга | |
| 29 | ШТЦ-4Пр228х8 | Штифт | |
| 30 | У7920.01.00.005 | Ручка | |
| 31 | У7920.01.05.000 | Рама подвижная | |
| 32 | У7920.01.12.000 | Ручка пружины | |
| 33 | У7920.01.03.000 | Опора подвесная | |
| 33 | БПТ-М10х22 | Болт | |
| 34 | ШЧ-10 | Шайба | |
| 35 | ШП-10 | Шайба | |
| 36 | У7920.01.08.000 | Кронштейн ролика | |
| 37 | У7920.01.09.000 | Амортизатор | |
| 39 | БПТ-М8х16 | Болт | |
| 40 | У7920.01.00.003 | Кронштейн | |
| 41 | ШЧ-12 | Шайба | |
| 42 | У7920.01.00.002 | Втулка упорная | |
| 43 | У7920.01.00.017 | Стержень | |
| 44 | П-65 | Кнопка | |
| 45 | ШТЦ-4Пр22ах32 | Штифт | |
| 46 | У7920.01.07.000 | Труба опорная | |
| 47 | Ш-2х20 | Шплинт | |
| 48 | БПТ-М8х30 | Болт | |
| 49 | У7920.01.00.009 | Фиксатор | |
| 50 | Ш-1.6х10 | Шплинт | |
| 51 | ШЧ-6 | Шайба | |
| 52 | У7920.01.00.007 | Пружина стопора | |
| 53 | У7920.01.00.018 | Ось | |
| 54 | У7920.01.00.004 | Ролик | |
| 55 | 470-61 | Кольцо запорное 12 | |
| 56 | У7920.01.10.000 | Спинка | |
| 57 | У7920.01.00.011 | Винт | |
| 58 | У7920.01.11.000 | Сиденье | |
| 59 | У7920.01.00.006 | Планка | |
| 60 | ПП-22 | Ручка | |
| 61 | ВПТ-2М5х12 | Винт | |
| 62 | У7920.01.00.016 | Заглушка | |
| 63 | У7920.01.01.000 | Основание | |
| 64 | ЮУ-14 | Шарик | |
| 65 | У7920.01.06.000 | Направляющая нижняя | |
| 66 | БНТ-М10х55 | Болт | |
| 67 | ЭО-5122.04.13.004 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
