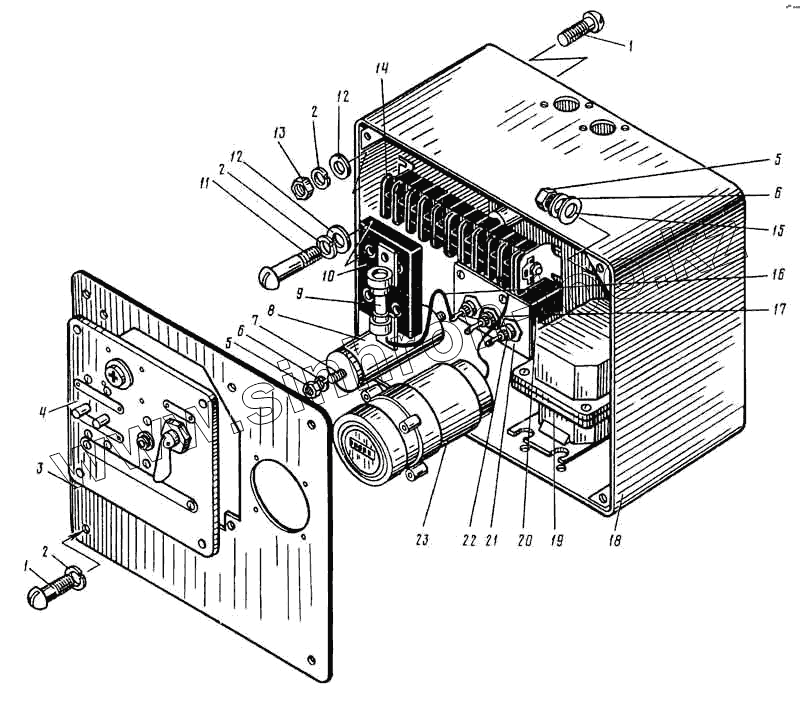

Каталог запасных частей к технике: ВЭКС ЭО-5122. Щиток подогревателя
1
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.12.05.000-1 | ЭО-5122.12.05.000-1 | Щиток подогревателя | |
| 1 | ВПК-М5х14 | Винт | |
| 2 | ШП-5 | Шайба | |
| 3 | ЭО-5122.12.05.002 | Крышка | |
| 4 | ПЖД-44 | Щиток управления подогревателем | |
| 5 | ГШН-М6 | Гайка | |
| 6 | ШП-6 | Шайба | |
| 7 | 68.12.14.34 | Шпилька | |
| 8 | ПЭВР | Резистор 51 Ом | |
| 9 | ПР-2 | Предохранитель 220 В, 15 А | |
| 10 | ЭО-5122.12.05.003 | Пластина | |
| 11 | ВПК-М5х25 | Винт | |
| 12 | ШЧ-5 | Шайба | |
| 13 | ГШН-М5 | Гайка | |
| 14 | НБ40110 | Клеммник наборный 10 клемм, 10 А | |
| 15 | ШЧ-6 | Шайба | |
| 16 | ПРГВ-660-1х2,5 | Провод L=35 м | |
| 17 | ПРГВ-660-1х0,75 | Провод L=2 м | |
| 18 | ЭО-5122.12.05.100 | Коробка | |
| 19 | РР-127 | Реле-регулятор | |
| 20 | 114Г-36-17 | Изолятор | |
| 21 | 114Д-3-16 | Панель | |
| 22 | Д305 | Диод 50 В, 10 А | |
| 23 | 228 -4П | Счетчик моточасов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
