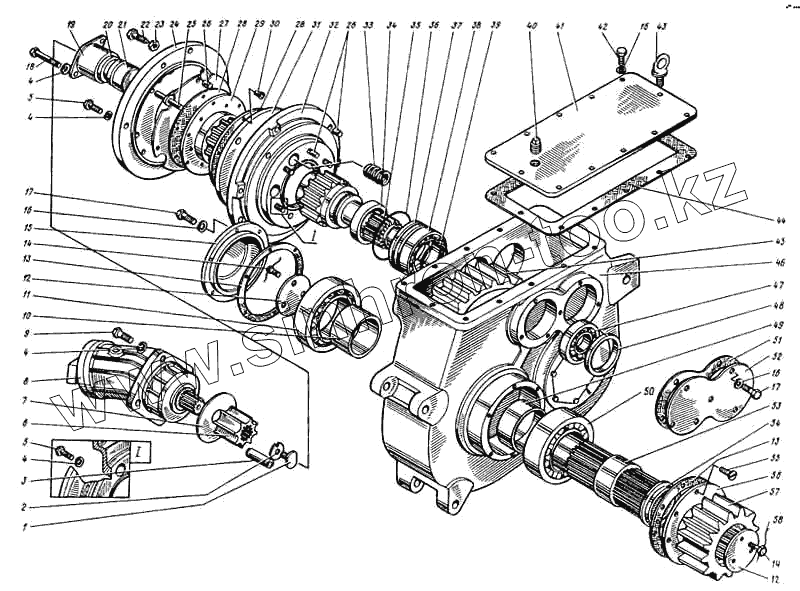

Каталог запасных частей к технике: ВЭКС ЭО-5122. Редуктор правый, Редуктор левый
1
2
3
4
4
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.01.17.000-2 | ЭО-5122.01.17.000-2 | Редуктор правый | |
| ЭО-5122.01.18.000-2 | ЭО-5122.01.18.000-2 | Редуктор левый | |
| 1 | ЭО-5122.01.17.023 | Фланец | |
| 2 | ЭО-5122.01.17.029 | Шайба стопорная | |
| 3 | ЭО-5122.01.17.045 | Палец | |
| 4 | ШП-16 | Шайба | |
| 5 | БНТ-М16х45 | Болт | |
| 6 | ЭО-5122.01.17.035-1 | Полумуфта | |
| 7 | ЭО-5122.01.17.044-1 | Шайба | |
| 8 | 210.25.13.21Б | Гидромотор с фланцевой крышкой и шлицевьм валом | |
| 9 | БНТ-М16х50 | Болт | |
| 10 | 020-1-100х70 | Втулка | |
| 11 | 320 | Подшипник | |
| 12 | 038-120-3 | Шайба | |
| 13 | 071-1-215х1 | Прокладка | |
| 14 | БНТ-3М16х30 | Болт | |
| 15 | 064-215 | Крышка | |
| 16 | ШП-12 | Шайба | |
| 17 | БНТ-М12х25 | Болт | |
| 18 | БНТ-М16х110 | Болт | |
| 19 | ЭО-5122.01.17.080-1 | Цилиндр | |
| 20 | МРУ-80х65-5 | Манжета | |
| 21 | 30-5122.01.17.043 | Плунжер | |
| 22 | ВУЦ-М16х60 | Винт | |
| 23 | ГШН-М16 | Гайка | |
| 24 | ЭО-5122.01.17.021 | Стакан | |
| 25 | ЭО-5122.01.17.042-1 | Палед | |
| 26 | ШТЦ-12Гх30 | Штифт | |
| 27 | ЭО-5122.01.17.039-1 | Диск | |
| 28 | 204М-2А-15/2 | Обкладка | |
| 29 | ЭО-5122.01.17.061 | Диск | |
| 30 | 327-6х8 | Заклепка трубчатая | |
| 31 | ЭО-5122.01.17.038-1 | Диск нажимной | |
| 32 | ЭО-5122.01.17.036-2 | Корпус | |
| 33 | ЭО-5122.01.17.041 | Пружина | |
| 34 | АРМ-1-110х135-4 | Манжета | |
| 35 | ЭО-5122.01.17.018-1 | Вал-шестерня | |
| 36 | КРУ-130-140-58-2-2 | Кольцо | |
| 37 | ЭО-5122.01.17.026 | Кольцо | |
| 38 | 120 | Подшипник | |
| 39 | КНК-2В100 | Кольцо | |
| 40 | ЭО-5122.01.17.110 | Сапун | |
| 41 | ЭО-5122.01.17.012-1 | Крыгка | |
| 42 | БНТ-М12х30 | Болт М12х30 | |
| 43 | РБ-М12 | Рым-болт | |
| 44 | ЭО-5122.01.17.037-1 | Прокладка | |
| 45 | ЭО-5122.01.17.013 | Колесо | |
| 46 | ЭО-5122.01.18.001-2 | Корпус левый | |
| 46 | ЭО-5122.01.17.001-2 | Корпус правый | |
| 47 | 312 | Подшипник | |
| 48 | ЭО-5122.01.17.046 | Кольцо | |
| 49 | ЭО-5122.01.17.008 | В гулка | |
| 50 | 3524 | Подшипник | |
| 51 | ЭО-5122.01.17.028-1 | Прокладка | |
| 52 | ЭО-5122.01.17.022-1 | Крышка | |
| 53 | ЭО-5122.01.17.002 | Вал | |
| 54 | ЭО-5122.01.17.009-1 | Кольцо | |
| 55 | ВПТ-М12х25 | Винт | |
| 56 | ЭО-5122.01.17.007-1 | Крышка | |
| 57 | ЭО-5122.01.17.003 | Шестерня | |
| 58 | ПЖ-1.6 | Проволока L = 3м | |
| 59 | ПКГ-1" | Пробка | |
| 60 | ЭО-5122.01.17.014 | Колесо | |
| 61 | ЭО-5122.01.17.031 | Кольцо | |
| 62 | 414 | Подшипник | |
| 63 | ШСМД-68 | Шайба | |
| 64 | ГКШ-М68х2 | Гайка | |
| 65 | 071-1-180х1 | Прокладка | |
| 66 | 064-180 | Крышка | |
| 67 | ЭО-5122.01.17.006-1 | Крывка | |
| 68 | КРУ-125-130-36-2-2 | Кольцо | |
| 69 | ЭО-5122.01.17.017 | Вал-шестерня | |
| 70 | 020-1-70х36 | Втулка | |
| 71 | ЭО-5122.01.17.004 | Колесо | |
| 72 | ЭО-5122.01.17.025 | Кольцо | |
| 73 | БНТ-3М10х20 | Болт | |
| 74 | 038-70-2 | Шайба | |
| 75 | 063-180 | Крышка | |
| 76 | БНТ-3М12х25 | Болт | |
| 77 | ЭО-5122.01.17.024 | Шайба | |
| 78 | ЭО-5122.01.17.015 | Вал-шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
