Каталог запасных частей к технике: ВЭКС ЭО-5122. Общий вид экскаватора

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ЭО-5122 ЭО-5124 ЭО-5221 (2009) ЭО-5225 (2009) ЭО-6123 (2000)

Схема > Не выбрано Управление Сиденье машиниста Рычаги управления Установка педали Кабина машиниста Кабина машиниста Установка капотов и кабины Установка капотов и кабины Платформа поворотная Механизм поворота Редуктор Установка силовая Управление дизелем Установка насосов Установка насосов Насос регулируемый самовсасывающий Узел качающий Регулятор мощности Насос пластинчатый однопоточный Установка насосного агрегата Установка дизеля и насосов Установка дизеля и насосов Трубопроводы отопителя Система топливная Установка радиаторов Шторка радиатора Установка маслоохладителя Установка глушителя Муфта сцепления Болт нажимной Привод гусеницы левый, Привод гусеницы правый Редуктор правый, Редуктор левый Редуктор правый, Редуктор левый Гидромотор с фланцевой крышкой и шлицевым валом Тележка гусеничная Лента гусеничная Колесо направляющее с натяжным механизмом Колесо направляющее Каток опорный Каток поддерживающий Установка стрелы Рабочее оборудование прямая лопата Рабочее оборудование обратная лопата Ковш погрузочный вместимостью 2 м. куб. Ковш прямой лопаты вместимостью 1,6 м. куб. Рукоять прямой лопаты Ковш обратной лопаты вместимостью 1,25 м. куб. Рукоять обратной лопаты Рабочее оборудование обратная лопата Оборудование погрузочное Гидроаппарат гидроцилиндров Установка блока баков Гидрозатвор Установка датчика уровня масла Гидрооборудование Гидроаппарат регулирующий Гидроаппарат гидромоторов Клапан обратный Трубопроводы на платформе Трубопроводы на платформе Установка насосов Трубопроводы сливные Насос ручной поршневой "Родник" Трубопроводы гусеничной тележки Коллектор Гидрооборудование в кабине Гидроцилиндр Трубопроводы стрелы Трубопроводы стрелы Гидроцилиндр Трубопроводы рабочего оборудования прямая лопата Трубопроводы рабочего оборудования обратная лопата Трубопроводы рабочего оборудования обратная лопата Трубопроводы погрузчика Блок дистанционного гидроуправления Установка пульта Блок дистанционного гидроуправления Установка отопителя Блок клапанов Блок клапанов Трубопроводы управления Трубопроводы управления Блок золотников Блок золотников Гидроуправление Клапан Установка фильтра Фильтр магнитный Трубопроводы управления стрелы Трубопроводы управления на платформе Трубопроводы управления на платформе Гидроаккумулятор Пневмогидроаккумулятор Электрооборудование Установка аккумуляторов Электропроводка Электрооборудование кабины Щиток управления Щиток подогревателя Комплект инструмента и принадлежностей Общий вид экскаватора

1

2

3

4

5

6

7

8

9

10

11

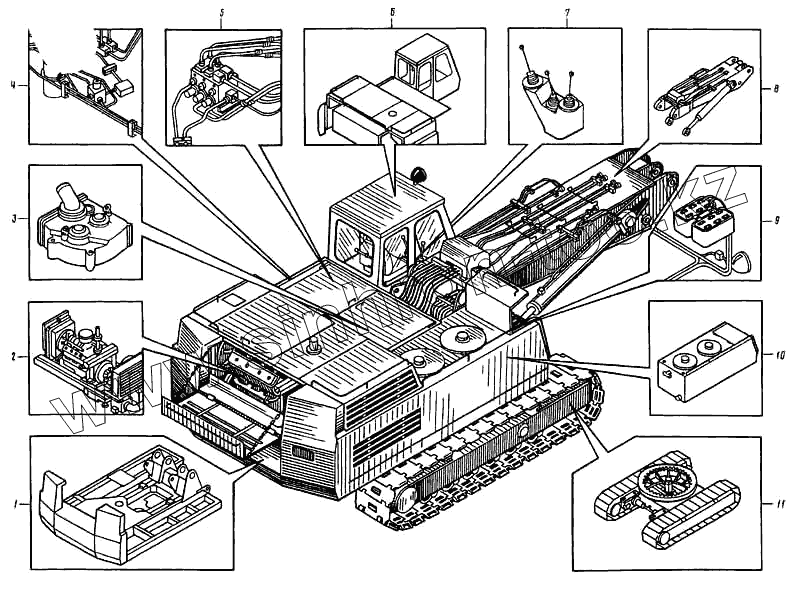

Позиция на иллюстрации	Заводской номер детали		Название детали
ЭО-5122.00.00.000	ЭО-5122.00.00.000		Общий вид экскаватора
1	ЭО-5122.02.00.000-5		Платформа поворотная
2	ЭО-5122.11.00.000-4		Установка силовая
3	ЭО-5122.03.00.000-2		Механизм поворота
4	ЭО-5122.05.00.000-2		Гидроуправление
5	ЭО-5122.09.00.000-3		Гидрооборудование
6	ЭО-5122.10.00.000-5		Установка капотов и кабины
7	ЭО-5122.04.00.000-3		Управление
8	ЭО-5122.06.00.000-2		Установка стрелы
9	ЭО-5122.12.00.000-1		Электрооборудование
10	ЭО-5122.07.00.000-1		Установка блока баков
11	ЭО-5122.01.00.000-1		Тележка гусеничная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
