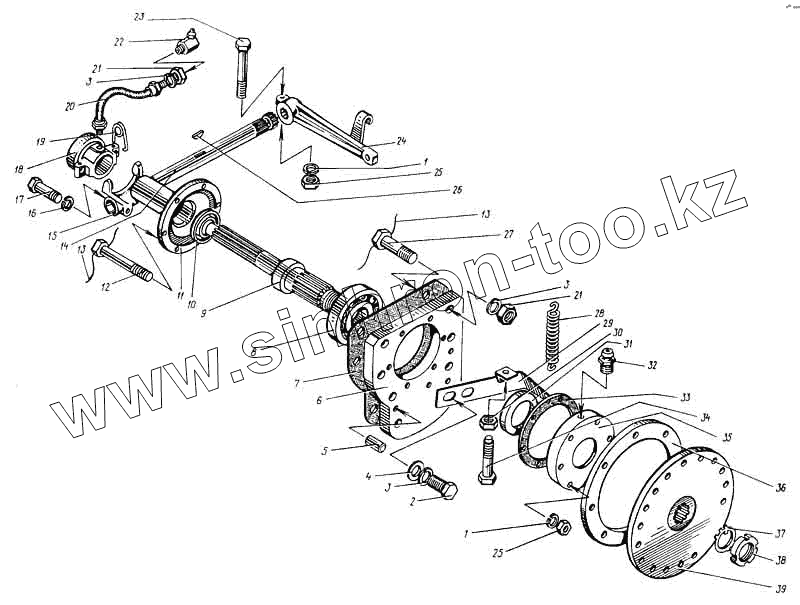

Каталог запасных частей к технике: ВЭКС ЭО-5122. Муфта сцепления
1
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.11.12.000-2 | ЭО-5122.11.12.000-2 | Муфта сцепления | |
| 1 | ШП-10 | Шайба | |
| 2 | БНТ-М16х30 | Болт | |
| 3 | ШП-16 | Шайба | |
| 4 | ШЧ-16 | Шайба | |
| 5 | ШТЦ-12Гх30 | Штифт | |
| 6 | ЭО-5122.11.12.004-1 | Плита | |
| 7 | 111Г-2А-4 | Прокладка (паронит) | |
| 8 | 412 | Подшипник | |
| 9 | 111Г-2А-2Б | Вал | |
| 10 | 236-1701230 | Сальник крышки подшипника первичного вала | |
| 11 | 236-1701039 | Крышка подшипника первичного вала | |
| 12 | БНТ-М10х80 | Болт | |
| 13 | ПЖ-1,6 | Проволока L=700 mm | |
| 14 | 236-1601215-Б | Вал вилки выключения сцепления | |
| 15 | 236-1601203 | Вилка включения сцепления | |
| 16 | 252136-П29С | Шайба пружинная 10 | |
| 17 | 201523-1729 | Болт вилки включения сцепления | |
| 18 | 236-1601180-А2 | Муфта включения сцепления в сборе | |
| 19 | 236-1601188-А | Пружина муфты выключения сцепления | |
| 20 | 236-1601230 | Шланг смазки муфты включения сцепления | |
| 21 | ГШ-М16 | Гайка | |
| 22 | ТШ-2.3 | Масленка | |
| 23 | БНТ-М10х70 | Болт | |
| 24 | ЭО-5122 .11.12.100-1 | Рычаг | |
| 25 | ГШ-М10 | Гайка | |
| 26 | 314004-П2 | Шпонка вилки выключения сцепления | |
| 27 | БНТ-М16х50 | Болт | |
| 28 | 68.44.06.16 | Пружина | |
| 29 | ЭО-5122.11.12.200-1 | Кронштейн | |
| 30 | ГШ-М12 | Гайка | |
| 31 | АРМ-1-80х105-4 | Манжета | |
| 32 | ТШ-1.3 | Масленка | |
| 33 | 111Г-2А-5 | Прокладка (паронит) | |
| 34 | ВУЦ-М12х60 | Винт | |
| 35 | 111Г-2А-3 | Крышка | |
| 36 | ЭО-5122.11.12.003-1 | Кольцо | |
| 37 | ШСМЛ-48 | Шайба | |
| 38 | ГКШ-48х1,5 | Гайка | |
| 39 | ЭО-5122.11.12.002-2 | Полумуфта дизеля |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
