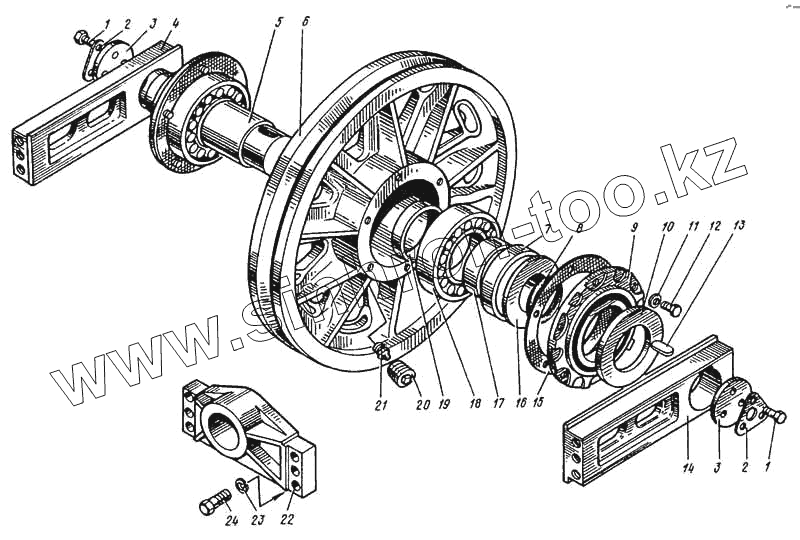

Каталог запасных частей к технике: ВЭКС ЭО-5122. Колесо направляющее
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.01.10.100 | ЭО-5122.01.10.100 | Колесо направляющее | |
| 1 | ЭО-5122.01.02.016 | Болт | |
| 2 | ЭО-5122.01.02.015 | Шайба | |
| 3 | 038-110-3 | Шайба | |
| 4 | ЭО-5122.01.10.114 | Ползун | |
| 5 | ЭО-5122.01.10.102 | Ось | |
| 6 | ЭО-5122 .01.10.101 | Колесо | |
| 7 | АРН-1-130х160-4 | Манжета | |
| 8 | КРУ-110-120-58-2-2 | Кольцо | |
| 9 | ЭО-5122.01.10.113 | Крышка | |
| 10 | ЭО-5122.01.10.106-1 | Крышка | |
| 11 | ШП-16 | Шайба | |
| 12 | БНТ-М16х35 | Болт | |
| 13 | ШПП-16х10х45 | Шпонка | |
| 14 | ЭО-5122.01.10.109 | Ползун | |
| 15 | ЭО-5122.01.10.112 | Прокладка (паронит) | |
| 16 | КВУ-153-129-10 | Кольцо | |
| 17 | ЭО-5122.01.10.107 | Втулка | |
| 18 | 3522 | Подшипник | |
| 19 | ЭО-5122.01.10.111 | Втулка | |
| 20 | ПКГ-1" | Пробка | |
| 21 | ТШ-1.3 | Масленка | |
| 22 | ЭО-5122.01.10.103-2 | Фланец | |
| 23 | ШП-20 | Шайба | |
| 24 | БНТ-М20х60 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
