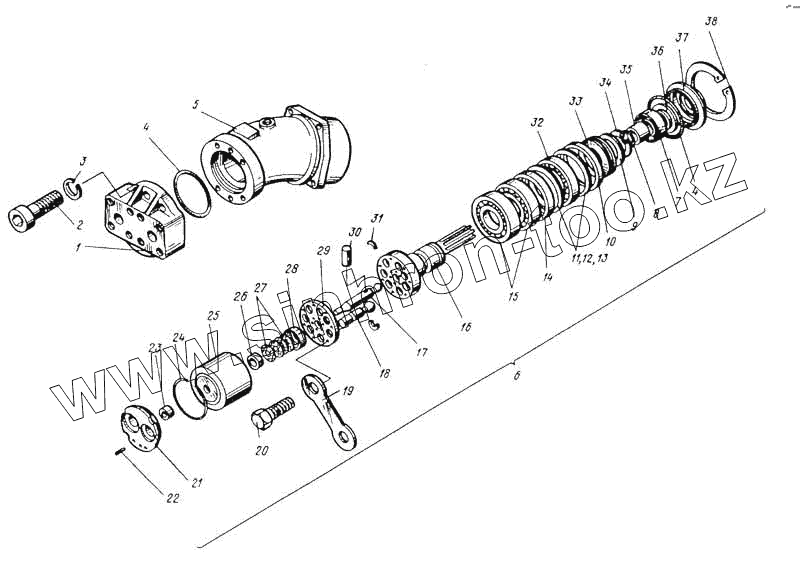

Каталог запасных частей к технике: ВЭКС ЭО-5122. Гидромотор с фланцевой крышкой и шлицевым валом
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
38
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 210.25.13.21Б | 210.25.13.21Б | Гидромотор с фланцевой крышкой и шлицевьм валом | |
| 1 | 210.25.1401 | Крышка | |
| 2 | ВЦШ-М12х35 | Винт | |
| 3 | ШП-12 | Шайба | |
| 4 | КРУ-У-120х0-2 | Кольцо | |
| 5 | 210.25.1372 | Корпус | |
| 6 | 200.25.08.01.01.01 | Узел качающий | |
| 7 | АРМ-1 -50х70-1 | Манжета | |
| 8 | 210.25.8370-01 | Кольцо уплотнительное | |
| 9 | 210.25.6733 | Втулка пружины | |
| 10 | 210.25.6742 | Кольцо распорное | |
| 11 | 210.25.84591 | Прокладка | |
| 12 | 210.25.016 | Прокладка | |
| 13 | 210.25.84594 | Прокладка | |
| 14 | 210.25.6745 | Втулка распорная | |
| 15 | 6-466311К | Подшипник | |
| 16 | 210.25.0171 | Вал | |
| 17 | 210.25.1037 | Иип центральный | |
| 18 | 210.25.0178 | Поршень с шатуном | |
| 19 | 210.25.2505 | Шайба отгибная | |
| 20 | БПТ-Н5х16 | Болт | |
| 21 | 210.25 .1039 | Распределитель | |
| 22 | ШТЦ-10Гх25 | Штифт | |
| 23 | 210.25.1863 | Втулка подшипника | |
| 24 | 210.25.1042 | Кольцо прукинное | |
| 25 | 210.25.59502 | Блок цилиндров | |
| 26 | 210.25.1044 | Втулка | |
| 27 | 210.25.1041 | Пружина тарельчатая | |
| 28 | 210.25.1038 | Вилка пружины | |
| 29 | 210.25.62574 | Пластина прижимная | |
| 30 | 210.25.55209 | Штифт | |
| 31 | 210.25.1040 | Сухарь | |
| 32 | 311 | Подиипник | |
| 33 | 210.25.6731 | Пружина тарельчатая | |
| 34 | КНЭ-В55 | Кольцо | |
| 35 | 210.25.3201 | Втулка | |
| 37 | 210. 25.3200 -01 | Крышка | |
| 38 | 210.25.83419 | Кольцо | |
| 56 | 210.25.021 | Кольцо упорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
