Каталог запасных частей к технике: ВЭКС ЭО-5122. Фильтр магнитный

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

4

4

5

5

6

6

7

8

9

10

11

12

13

14

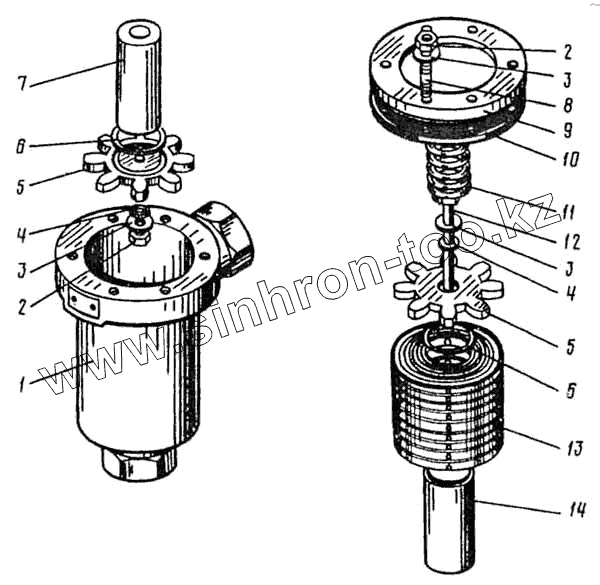

Позиция на иллюстрации	Заводской номер детали		Название детали
ФМ4-0.00	ФМ4-0.00		Фильтр магнитный
1	ФМ4-0.31		Корпус
2	ГШП-М8		Гайка
3	ШЧ-8		Шайба
4	ФМ1-1.81		Шайба
5	ФМ4-1.52		Шайба зубчатая
6	ФМ3-1.82		Кольцо уплотнительное
7	ФМ3-1.31		Магнит
8	АМ8-6hх2.5 (18)(10)		Шпилька
9	ФМ4-0.32		Крышка
10	ФМ4-0.81		Прокладка
11	ФМ3-0.51		Пружина
12	ФМ3-2.00		Шпилька с гайкой
13	ФМ4-3.00		Решетка
14	ФМ3-1.32		Труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
