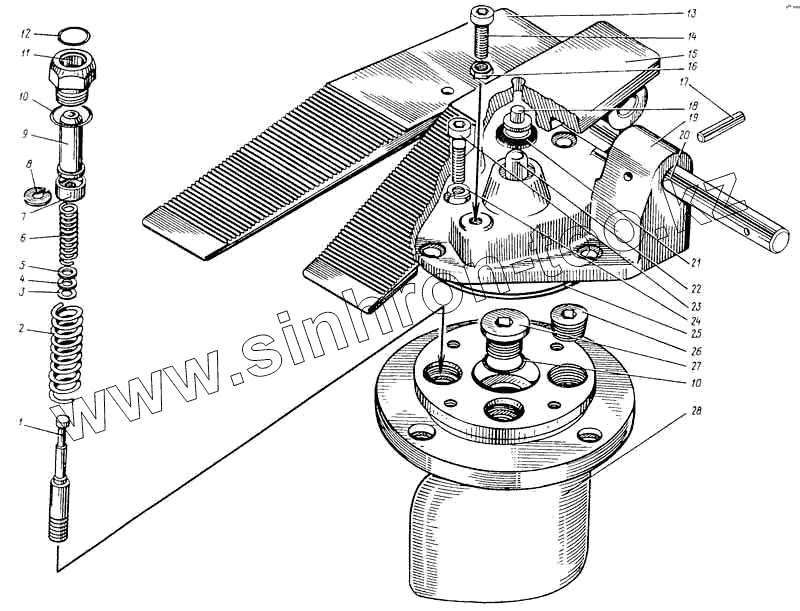

Каталог запасных частей к технике: ВЭКС ЭО-5122. Блок дистанционного гидроуправления
1
2
3
3
4
5
6
7
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 606.00.00.000 | 606.00.00.000 | Блок дистанционного гидроуправления | |
| 1 | 601.00.00.009 | Золотник | |
| 2 | 601.00.00.023 | Пружина возвратная | |
| 3 | 601.00.00.019 | Прокладка | |
| 3 | 601.00.00.003 | Шайба прорезная | |
| 4 | 601.00.00.021 | Прокладка | |
| 5 | 601.00.00.022 | Прокладка | |
| 6 | 601.00.00.024 | Пружина тарировочная | |
| 7 | 601.00.00.002 | Упор пружины | |
| 9 | 601.00.00.005 | Толкатель | |
| 10 | 700.10.14.027 | Кольцо Н1-18х14-4 | |
| 11 | 601.00.00.004 | Направляющая толкателя | |
| 12 | 601.00.00.026 | Кольцо | |
| 13 | 606.00.00.001 | Педаль левая | |
| 14 | 703.50.22.303 | Винт М6х20 | |
| 15 | 606.00.00.009 | Педаль правая | |
| 16 | 704.10.22.301 | Гайка М6 | |
| 17 | ШТК-4х25 | Штифт | |
| 18 | 606.00.00.004 | Штифт нажимной | |
| 19 | 606.00.00.006 | Опора педалей | |
| 20 | 606.00.00.002 | Ось педали | |
| 21 | 606.00.00.008 | Манжета | |
| 21 | 705.40.42.003 | Шайба 6 | |
| 22 | 606.00.00.003 | Толкатель промежуточный | |
| 23 | ВЦШ-М6х25 | Винт | |
| 25 | КРУ-080-085-30-2-3 | Кольцо | |
| 26 | 710.10.22.003 | Пробка 3/8" | |
| 27 | 602.00.00.009 | Пробка | |
| 28 | 603.00.00.002 | Корпус |
