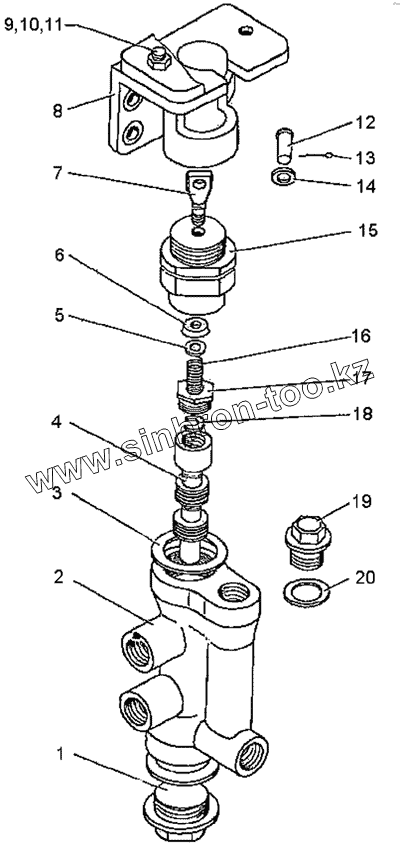

Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Золотник
1001.14.136-01СБ
1001.14.136СБ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001.14.136-01СБ | 1001.14.136-01СБ | Золотник | |
| 1001.14.136СБ | 1001.14.136СБ | Золотник | |
| 1 | 1001.20.94-02 | Пробка | |
| 1 | 1001.20.94-01 | Пробка | |
| 2 | 1001.20.95-01 | Корпус | |
| 2 | 1001.20.95-02 | Корпус | |
| 3 | 1001.20.97 | Прокладка | |
| 3 | 1001.20.97-01 | Корпус | |
| 4 | 1001.14.201-2 | Золотник | |
| 4 | 1001.14.201-2 | Золотник | |
| 5 | Шайба 10.02 | Шайба 10.02 | |
| 5 | Шайба 10.02 | Шайба 10.02 | |
| 6 | Манжета 10х18 | Манжета 10х18 | |
| 6 | Манжета 10х18 | Манжета 10х18 | |
| 7 | 1001.14..140-01 | Тяга | |
| 7 | 1001.14.140-02 | Тяга | |
| 8 | 1001.20.99 | Кронштейн | |
| 8 | 1001.20.99 | Кронштейн | |
| 9 | Болт М10х35.58 | Болт М10х35.58 | |
| 9 | Болт М10х40.58.012 | Болт М10х40.58.012 | |
| 10 | Гайка M10.4 | Гайка M10.4 | |
| 10 | Гайка М10.4.012 | Гайка М10.4.012 | |
| 11 | Шайба 10 65Г | Шайба 10 65Г | |
| 11 | Шайба 10.029 65Г | Шайба 10.029 65Г | |
| 12 | Ось 22-10х25.40 | Ось 22-10х25.40 | |
| 12 | Ось 22-10х25.40 Ц15.хр. | Ось 22-10х25.40 Ц15.хр. | |
| 13 | Шплинт 2,5х20 | Шплинт 2,5х20 | |
| 13 | Шплинт 2,5х20.001 | Шплинт 2,5х20.001 | |
| 14 | Шайба 10х2.019 | Шайба 10х2.019 | |
| 15 | 1001.14.142-01 | Втулка соединительная | |
| 15 | 1001.14.142-02 | Втулка соединительная | |
| 16 | 1001.14.139-3 | Пружина | |
| 16 | 1001.14.139-3 | Пружина | |
| 17 | 1001.14.138-2 | Гайка | |
| 17 | 1001.14.138-2 | Гайка | |
| 18 | 1001.20.96 | Шайба | |
| 18 | 1001.20.96 | Шайба | |
| 19 | 1001.14.137 | Пробка | |
| 19 | 1001.14.137-01 | Пробка | |
| 20 | Прокладка 36/25х1,5 | Прокладка 36/25х1,5 | |
| 20 | Прокладка 36/25х1,5 | Прокладка 36/25х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
