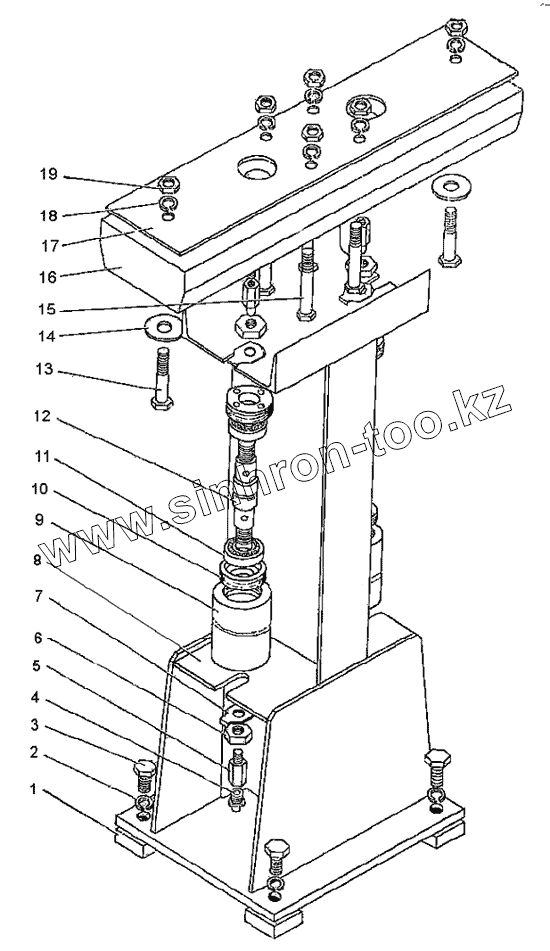

Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Установка направляющих роликов
1080.05.600СБ
1080.05.600СБ
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.05.600СБ | 1080.05.600СБ | Установка направляющих роликов | |
| 1080.05.600СБ | 1080.05.600СБ | Установка направляющих роликов | |
| 1 | 1080.05.614 | Бонка | |
| 2 | Шайба 20 65Г | Шайба 20 65Г | |
| 3 | Болт М20х40.58 | Болт М20х40.58 | |
| 4 | Масленка винтовая МВ3/8 | Масленка винтовая МВ3/8 | |
| 5 | 1080.05.611 | Футорка | |
| 6 | Гайка М24.4 | Гайка М24.4 | |
| 7 | Шайба стопорная 24 | Шайба стопорная 24 | |
| 8 | 1080.05.601СБ | Стойка | |
| 9 | 1080.05.609 | Ролик | |
| 9 | 1080.05.607СБ | Ролик | |
| 10 | 1080.05.615 | Гайка | |
| 11 | Шарикоподшипник 206 | Шарикоподшипник 206 | |
| 12 | 1080.05.610 | Ось ролика | |
| 13 | Болт М16х90.58 | Болт М16х90.58 | |
| 14 | Шайба 16.02 | Шайба 16.02 | |
| 15 | Болт М16х110.58 | Болт М16х110.58 | |
| 16 | 1080.05.612 | Брус | |
| 17 | 1080.05.613 | Лист | |
| 18 | Шайба 16 65Г | Шайба 16 65Г | |
| 19 | Гайка M16.4 | Гайка M16.4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
