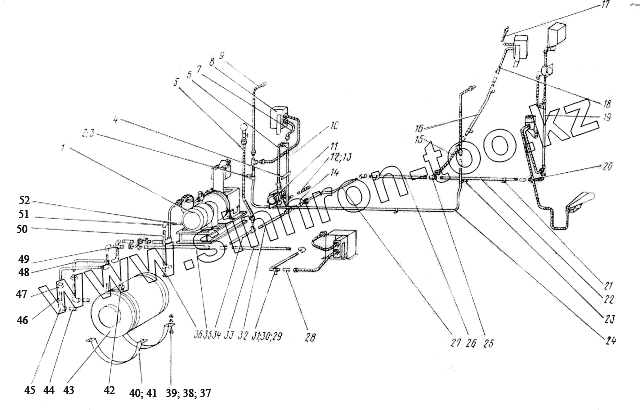

Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Установка компрессора ЭК-4
1
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
44
45
46
47
48
49
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1082.19.00СБ | 1082.19.00СБ | Пневмосистема | |
| 1082.19.00СБ | 1082.19.00СБ | Пневмосистема | |
| 1082.19.21СБ | 1082.19.21СБ | Распределитель тормозов поворота | |
| 1082.19.17СБ | 1082.19.17СБ | Распределитель тормоза напора | |
| 1082.19.01СБ | 1082.19.01СБ | Распределитель тормоза подъема | |
| 1082.19.00-1СБ | 1082.19.00-1СБ | Пневмосистема | |
| 1082.19.00-1СБ | 1082.19.00-1СБ | Пневмосистема | |
| 1082.19.01СБ | 1082.19.01СБ | Распределитель тормоза подъема | |
| 1 | 1082.19.100CБ | Установка компрессора ЭК-4 | |
| 1 | 1082.19.100-1СБ | Установка компрессора ЭК-4 | |
| 2 | 1080.19.26СБ | Кронштейн левый | |
| 2 | 1080.19.26СБ | Кронштейн левый | |
| 3 | Скоба 28-1 | Скоба 28-1 | |
| 4 | 1082.19.40 | Планка | |
| 5 | 1082.19.12СБ | Установка манометра | |
| 6 | 1082.19.24СБ | Рукав | |
| 7 | 1082.1907СБ | Рукав | |
| 8 | 03820.00-01CБ | Распределитель РЭП 1-1 -20 | |
| 9 | 1082.19.18СБ | Рукав | |
| 9 | 1082.19.18СБ | Рукав | |
| 10 | 1082.19.39 | Труба | |
| 10 | 1082.19.39 | Труба | |
| 11 | 1082.19.25СБ | Установка редукционного клапана | |
| 11 | 1082.19.25-1СБ | Установка редукционного клапана | |
| 12 | 02722.00 | Хомутик 22 | |
| 12 | 02722.01 | Хомутик 22 | |
| 13 | Рукав Г (IV) -10-1 2Т | Рукав Г (IV) -10-1 2Т | |
| 14 | 1082.19.36 | Труба | |
| 15 | 1082.19.08СБ | Рукав | |
| 16 | 1080.19.39 | Труба | |
| 17 | 1082.19.51СБ | Рукав | |
| 18 | 1082.19.19СБ | Рукав | |
| 18 | 1082.19.19СБ | Рукав | |
| 19 | 1080.19.300-1СБ | Пневмосистема кабины | |
| 19 | 1082.19.300-1СБ | Пневмосистема кабины | |
| 20 | Наконечник 20 | Наконечник 20 | |
| 21 | 01197.00-1 | Крепление 28-1 | |
| 21 | Крепление 28-1 | Крепление 28-1 | |
| 22 | 1082.19.38 | Труба | |
| 23 | 1080.19.23СБ | Кронштейн правый | |
| 24 | 1080.19.36 | Труба | |
| 25 | Тройник 20 | Тройник 20 | |
| 26 | 1080.19.38 | Труба | |
| 27 | 1082.19.37 | Труба | |
| 28 | Муфта К Труб. 3/4 | Муфта К Труб. 3/4 | |
| 29 | 1080.19.27 | Труба | |
| 30 | 1080.19.47-1 | Планка | |
| 31 | Болт M10х20.58 | Болт M10х20.58 | |
| 32 | 1082.19.35 | Труба | |
| 33 | 1082.19.32 | Труба | |
| 34 | 1082.19.33 | Труба | |
| 35 | 1082.19.34 | Труба | |
| 36 | Муфта К Труб.1/2 | Муфта К Труб.1/2 | |
| 37 | Болт М 12х40.58 | Болт М 12х40.58 | |
| 38 | Гайка M12.4 | Гайка M12.4 | |
| 39 | Шайба 12 65Г | Шайба 12 65Г | |
| 40 | 1080.19.45 | Хомут | |
| 40 | Ниппель К Труб. 3/4х52 | Ниппель К Труб. 3/4х52 | |
| 40 | Ниппель К Труб. 3/4х52 | Ниппель К Труб. 3/4х52 | |
| 41 | 1080.19.46 | Прокладка 2х80.х1625 | |
| 42 | Пробка 15 | Пробка 15 | |
| 43 | 1080.19.200СБ | Воздухосборник | |
| 44 | Ниппель 20 | Ниппель 20 | |
| 45 | Угольник 20 | Угольник 20 | |
| 46 | 1080.19.49 | Труба | |
| 47 | 01236.00 | Гайка К Труб 3/4" | |
| 48 | 1080.19.31 | Труба | |
| 49 | 1080.19.30 | Труба | |
| 50 | 1080.19.40 | Труба | |
| 51 | Угольник 16 | Угольник 16 | |
| 51 | Угольник 16 | Угольник 16 | |
| 52 | 1080.19.33 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
