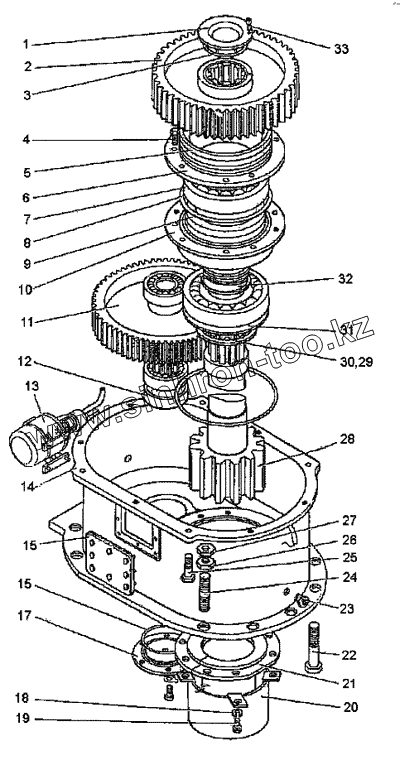

Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Редуктор поворота
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1080.16.36 | Пробка | |
| 2 | 1080.16.27-1 | Колесо | |
| 3 | Кольцо 170х180х58-2-2 | Кольцо 170х180х58-2-2 | |
| 4 | Болт 3 М24х90.58 | Болт 3 М24х90.58 | |
| 5 | Лента СП-1500-18-18 | Лента СП-1500-18-18 | |
| 6 | 1080.16.33 | Крышка лабиринтная | |
| 7 | Подшипник 3636 | Подшипник 3636 | |
| 8 | 1080.16.35 | Кольцо | |
| 9 | 1080.16.31 | Крышка | |
| 10 | 1080.16.38 | Стакан | |
| 11 | 1080.16.01СБ | Блок | |
| 12 | 0.03181 | Кольцо распорное Б 190х55 | |
| 13 | 1080.16.12-2СБ | Система смазки | |
| 13 | 1082.16.01-1СБ | Система смазки | |
| 14 | 1080.16.28-1 | Корпус | |
| 15 | Крышка 200х210 | Крышка 200х210 | |
| 16 | Кольцо 200х215х85-2-2 | Кольцо 200х215х85-2-2 | |
| 17 | 1080.10.30 | Палец | |
| 18 | Шайба 12 05Г | Шайба 12 05Г | |
| 19 | Болт M12х40.58 | Болт M12х40.58 | |
| 20 | 1080.10.04СБ | Кожух | |
| 21 | 1080.10.34 | Крышка | |
| 22 | Болт М30х130,58 | Болт М30х130,58 | |
| 23 | Маслёнка винтовая MB 3/8 | Маслёнка винтовая MB 3/8 | |
| 24 | Шпилька Б М30х80-010 | Шпилька Б М30х80-010 | |
| 24 | Шпилька Б М30х80-010 | Шпилька Б М30х80-010 | |
| 25 | 1080.16.87 | Болт | |
| 26 | Гайка М30.4 | Гайка М30.4 | |
| 27 | Гайка М30.4 | Гайка М30.4 | |
| 28 | 1080.16.25-1 | Вал-шестерня | |
| 29 | Манжета P260 Н2601 | Манжета P260 Н2601 | |
| 30 | Пружина 200 | Пружина 200 | |
| 31 | 1080.10.37 | Стакан | |
| 32 | 1080.16.42СБ | Труба | |
| 33 | Винт М16х30.56 | Винт М16х30.56 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
