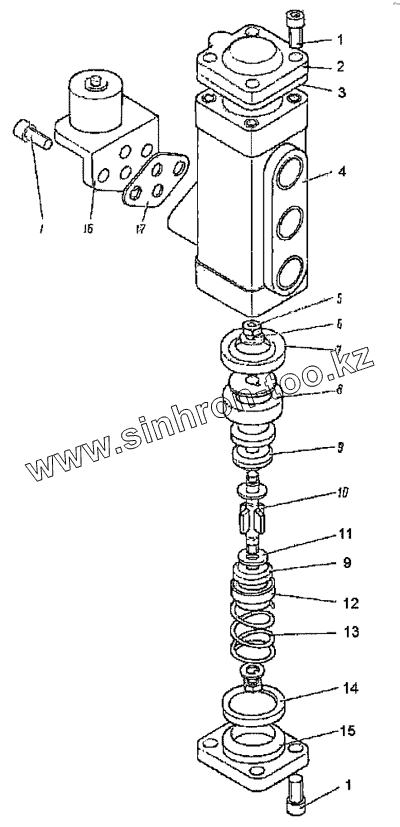

Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Распределитель РЭП1-1-20
03820.00-01СБ
03820.00-01СБ
03820.00-01СБ
03820.00-01СБ
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03820.00-01СБ | 03820.00-01СБ | Распределитель РЭП1-1-20 | |
| 03820.00-01СБ | 03820.00-01СБ | Распределитель РЭП1-1-20 | |
| 03820.00-01СБ | 03820.00-01СБ | Распределитель РЭП1-1-20 | |
| 03820.00-01СБ | 03820.00-01СБ | Распределитель РЭП1-1-20 | |
| 1 | Винт M10х25.56.019 | Винт M10х25.56.019 | |
| 2 | 03820.00.01-01 | Крышка | |
| 3 | 03820.00.02-01 | Прокладка | |
| 4 | 03820.00.04 | Корпус | |
| 5 | 03817.00.08 | Гайка | |
| 6 | 03817.00.07 | Шайба стопорная | |
| 7 | Манжета 30х50 | Манжета 30х50 | |
| 8 | 03817.00.32 | Поршень | |
| 9 | 03817.00.15-01 | Клапан | |
| 10 | 03817.00.30 | Шток | |
| 11 | 03817.00.14-01 | Шайба | |
| 12 | 03817.00.31 | Тарелка | |
| 13 | 03817.00.34 | Пружина | |
| 14 | 03817.00.23-01 | Кольцо уплотнительное | |
| 15 | 03817.00.38 | Крышка | |
| 16 | Вентиль ВВ-32Ш | Вентиль ВВ-32Ш | |
| 17 | 03817.00.05 | Прокладка 74х50х2 КЩ-С |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
