Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Ограничитель хода рукояти

Тип техники

Марка

Модель

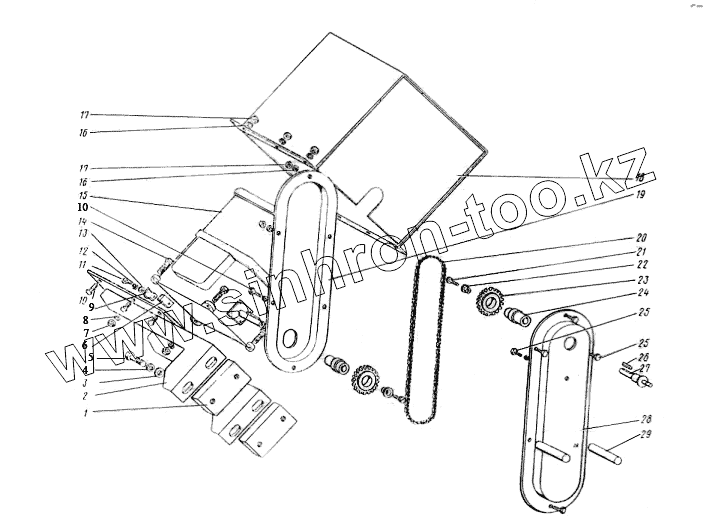

Схема

1082.05.900СБ

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

16

17

17

18

18

19

20

21

22

23

23

24

25

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1082.05.900СБ	1082.05.900СБ		Ограничитель хода рукояти
1	1080.05.915		Бонка
2	1082.05.905СБ		Кронштейн
3	Шайба 16.02		Шайба 16.02
4	Шайба 16.65Г		Шайба 16.65Г
5	Болт М16x35.58		Болт М16x35.58
6	1082.05.913		Бонка
7	Гайка М10.4		Гайка М10.4
8	Шайба 10.65Г		Шайба 10.65Г
9	1082.05.911СБ		Скоба
9	1082.05.912		Скоба
10	Болт М8х25.58		Болт М8х25.58
11	Винт 2М6х10.58.		Винт 2М6х10.58.
12	Шайба 6.65Г		Шайба 6.65Г
13	Шайба 6x1,5.02		Шайба 6x1,5.02
14	Болт М10х40.58		Болт М10х40.58
15	Командоаппарат КА-424 А-30Т2		Командоаппарат КА-424 А-30Т2
16	Шайба 8 65Г		Шайба 8 65Г
17	Гайка М8.4		Гайка М8.4
18	1082.03.901СБ		Кожух
19	1080.05.913-1		Кожух
20	Цепь Пр-12,7-1820-2, 84 звена		Цепь Пр-12,7-1820-2, 84 звена
21	Винт 3 М8х20.36		Винт 3 М8х20.36
22	1082.05.910		Шайба упорная
23	1082.05.908СБ		Звездочка
23	1080.05.903		Звездочка
24	1082.05.909		Втулка
25	Болт М8x16.58		Болт М8x16.58
26	Шпонка 5x5x28		Шпонка 5x5x28
27	1082.05.915		Валик
28	1080.05.916-1		Кожух
29	1082.05.914		Бонка
