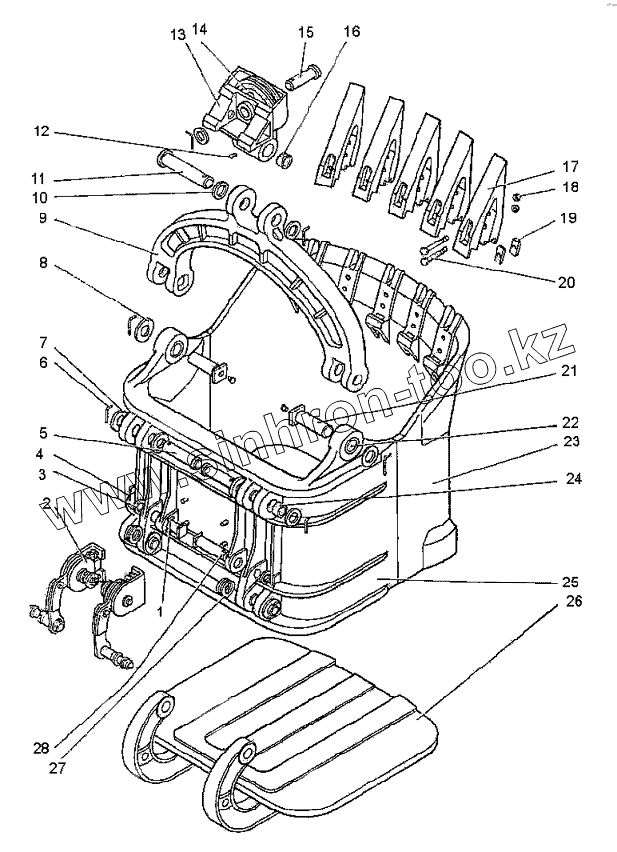

Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Ковш
1085.02.01СБ
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1085.02.01СБ | 1085.02.01СБ | Корпус ковша | |
| 1 | 1080.02.17 | Упор | |
| 2 | 1080.02.200CБ | Механизм торможения днища ковша | |
| 3 | 1080.02.24 | Шайба | |
| 4 | 1080.02.305 | Штифт | |
| 5 | 1080.02.13 | Палец | |
| 6 | 1080.02.18 | Штифт | |
| 7 | Шайба 00.02 | Шайба 00.02 | |
| 8 | Шайба 100.02 | Шайба 100.02 | |
| 9 | 1080.02.16 | Коромысло ковша | |
| 10 | 1080.02.20 | Шайба | |
| 11 | 1080.02.21 | Палец | |
| 12 | Масленка МВ3/8 | Масленка МВ3/8 | |
| 13 | 1080.02.300CБ | Обойма с блоком | |
| 13 | 1080.02.302 | Обойма уравнительного блока | |
| 14 | 1080.02.301 | Блок уравнительный | |
| 15 | 1080.02.303 | Валик | |
| 16 | 1080.02.304 | Втулка | |
| 17 | 1080.02.10-1СБ | Зуб ковша с наплавкой | |
| 17 | Зуб ковша | Зуб ковша | |
| 18 | 1080.02.11-1СБ | Гайка М30.4 | |
| 19 | 1080.02.19 | Прокладка | |
| 20 | Болт 30х260.58 | Болт 30х260.58 | |
| 21 | 1080.02.22 | Палец | |
| 22 | 1080.02.08 | Втулка | |
| 23 | 1080.52.02-1СБ | Стенка ковша передняя с наплавкой | |
| 24 | 1080.02.07 | Втулка | |
| 25 | 1080.02.06 | Стенка ковша задняя | |
| 26 | 1080.52.100СБ | Днище ковша | |
| 27 | Шайба 70.02 | Шайба 70.02 | |
| 28 | 1080.02.15-1 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
