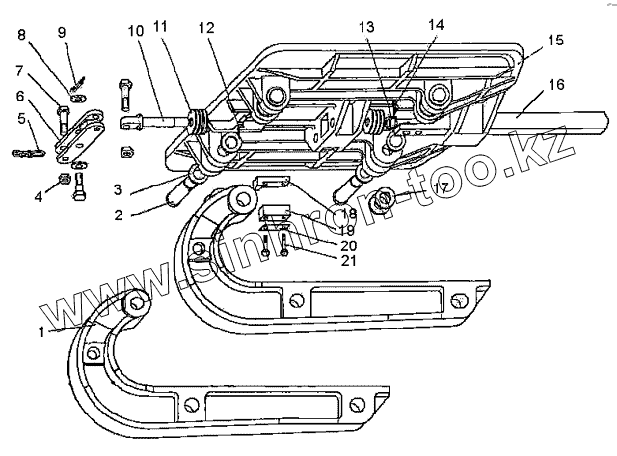

Каталог запасных частей к технике: УЗТМ ЭКГ-5А. Днище ковша
1080.52.100СБ
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.52.100СБ | 1080.52.100СБ | Днище ковша | |
| 1 | 1080.02.111 | Петля днища | |
| 2 | 1080.02.110 | Валик | |
| 3 | Шайба 1080.02.117 | Шайба | |
| 4 | Гайка 2М42.5 | Гайка | |
| 5 | 1080.02.105СБ | Цепь | |
| 6 | 1080.02.101СБ | Рычаг засова | |
| 7 | Болт М42х150.58 | Болт М42х150.58 | |
| 8 | Шайба 42.02 | Шайба 42.02 | |
| 9 | Шплинт 8х80 | Шплинт 8х80 | |
| 10 | Палец 1080.02.114 | Палец | |
| 11 | Шайба 48.02 | Шайба 48.02 | |
| 12 | Штифт 1080.02.305 | Штифт | |
| 13 | Гайка 2М48.5 | Гайка 2М48.5 | |
| 14 | Шплинт 8х90 | Шплинт | |
| 15 | 1080.52.101 | Плита днища | |
| 16 | 1080.02.107-1СБ | Засов днища | |
| 17 | 1080.02.113 | Шайба | |
| 18 | 1080.02.115 | Бонка | |
| 19 | 1080.02.116 | Упор | |
| 20 | Планка 35х110.02 | Планка предохранительная 35х110.02 | |
| 21 | Болт M16х100.58 | Болт M16х100.58 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
