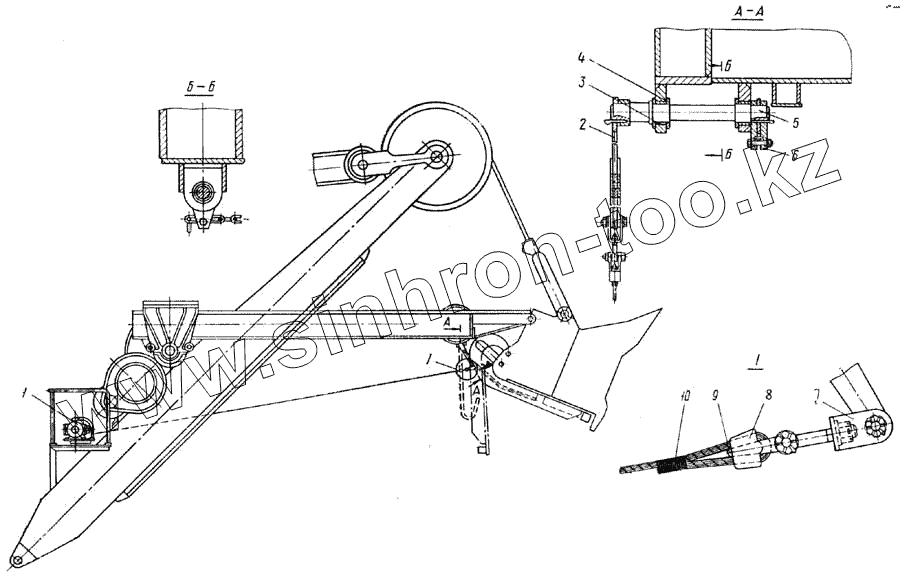

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6Б. Механизм открывания ковша

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ЭКГ-4 ЭКГ-4,6 ЭКГ-4,6А ЭКГ-4,6Б ЭКГ-5А (2009)

Схема > Не выбрано Кабина машиниста Муфта Редуктор ходового механизма (с N 4394/Э541) Редуктор ходового механизма (с N 4564/Э551) Редуктор ходового механизма (с N 4394/Э541) Редуктор ходового механизма (с N 4564/Э551) Муфта переключения левая/правая (до N 4563/Э551) Муфта переключения левая/правая (с N 4564/Э551) Тормоз двигателя хода Электродвигатель постоянного тока с одним концом вала (ход) Нижняя рама Цепь гусеничная Гусеничный ход Гидравлическая система управления механизмом хода Гидравлическая система управления механизмом хода Цилиндр гидравлический (до N 4563/Э551) Цилиндр гидравлический (с N 4564/Э551) Золотник d 25 Пневматическая система управления Установка компрессора ЭК-4 Воздухосборник Электропневматический распределитель 3/4" одноклапанный с одним соленоидом Электропневматический распределитель 3/4" одноклапанный с одним соленоидом Пневмосистема кабины Роликовый круг Центральная цапфа Вентилятор двигателя поворота Редуктор механизма поворота Тормоз двигателя поворота Электродвигатель постоянного тока (поворот) Пятимашинный преобразовательный агрегат Высоковольтный асинхронный электродвигатель Генератор постоянного тока (подъем) Генератор постоянного тока (поворот) Генератор постоянного тока (напор) Генератор постоянного тока (возбудитель) Контакторная панель № 1 Блок магнитных усилителей Пульт управления Блок сопротивлений Блок сопротивлений Трансформатор силовой: высокое напряжение 6000, 3000, 6600, 3300 в, низкое напряжение 230 в Высоковольтное комплектное распред-устройство с предохранителем ПКЭ-6СТ, ПКЭ-6С Выключатель масляный с приводом ПМ-300Т, ПМ-300 Сопротивление установочное Стрела и напорный механизм Напорный механизм Вал промежуточный Головная часть стрелы Вентилятор двигателя напора Обойма с блоком Направляющие ролики Тормоз двигателя напора Двуногая стойка Лебедка подъема стрелы Электродвигатель постоянного тока с двумя концами вала (напор) Подъемная лебедка Эластичная муфта Муфта промежуточного вала Редуктор Привод барабана Тормоз Цилиндр Вентилятор двигателя подъема Вентилятор двигателя подъема Электродвигатель постоянного тока (подъема) Ковш в сборе Корпус ковша Днище ковша Механизм торможения днища ковша Рукоять Механизм открывания ковша Лебедка открывания ковша Ограничитель хода рукояти Электродвигатель постоянного тока (открывание днища) Основные узлы Основные узлы

1

2

3

4

5

6

7

8

9

10

Позиция на иллюстрации	Заводской номер детали		Название детали
1033.04.00	1033.04.00		Механизм открывания ковша
1	1033.04.100		Лебедка открывания ковша
2	1044.04.02Сб		Рычаг
3	1044.04.01		Втулка
4	0.04614 (К349)		Шайба
5	1044.04.06		Вал
6	1041.04.06Сб2		Рычаг
7	1038.41.06		Скоба
8	1041.04.05		Ковш
9	1041.04.04		Клин
10	ГОСТ 3071-66		Канат 11.5-Г-1-Н-180, L=10500

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
