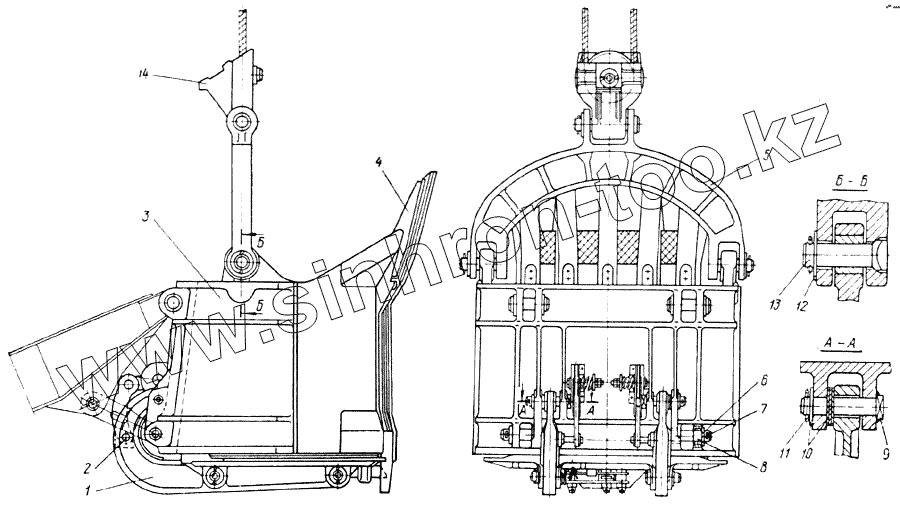

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6А. Ковш в сборе

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1041.01.00.1	1041.01.00.1		Ковш в сборе
1	1041.01.100		Днище ковша
2	1033.01.200.1		Механизм торможения днища
3	1014.46.01Сб2		Корпус ковша
4	1041.01.01		Зуб ковша
4	1033.01.04Сб		Зуб ковша с наплавкой
5	1014.89.65.1		Коромысло
6	0.04589 (К347)		Шайба
7	1001.01.46		Штифт диаметр 16
8	1001.01.45.1		Палец
9	1014.89.02		Палец диаметр 75
10	0.04588 (К347)		Шайба 76
11	1001.01.44		Штифт диаметр 16
12	0.04590 (К347)		Шайба 100
13	1014.89.67.1		Палец
14	1014.35.43Сб		Обойма с блоком

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
