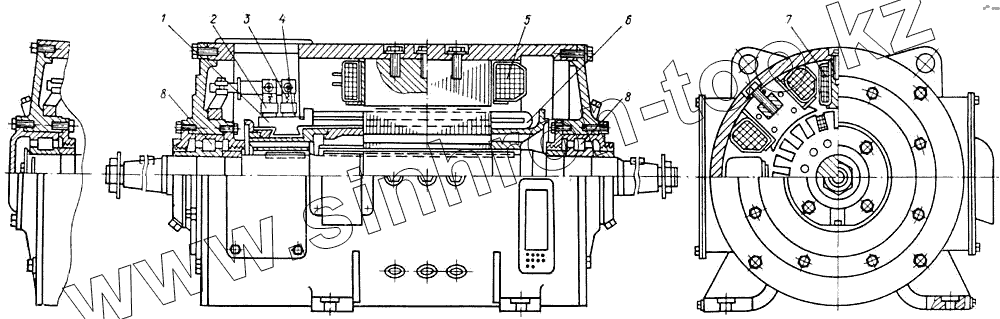

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6А. Электродвигатель постоянного тока (открывание днища)
1
2
2
3
3
4
4
5
5
6
7
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДПЭ-12 | ДПЭ-12 | Электродвигатель постоянного тока 3,3 квт, 110 в, 42 а, 1430 об/мин, ПВ=25% (открывание днища) | |
| 5ТД.674.350.6 | 5ТД.674.350.6 | Якорь | |
| 5ТД.674.350.3 | 5ТД.674.350.3 | Якорь | |
| ДПЭ-12Т | ДПЭ-12Т | Электродвигатель постоянного тока 3,3 квт, 110 в, 42 а, 1430 об/мин, ПВ=25% (открывание днища) | |
| 1 | 6ТД.670.039.1 | Коллектор | |
| 2 | 5ТД.112.013.2ТР | Щеткодержатель | |
| 2 | 5ТД.112.013.2 | Щеткодержатель | |
| 3 | 8ТД.281.173 | Пружина к щеткодержателю | |
| 3 | 8ТД.281.173ТР | Пружина к щеткодержателю | |
| 4 | 5ТД.578.018 | Щетка графитная ЭГ-14 12,5х16х25 | |
| 4 | 5ТД.578.017 | Щетка графитная ЭГ-14 12,5х16х25 | |
| 5 | 5ТД.526.130.2 | Катушка главного полюса | |
| 5 | 5ТД.526.130.1 | Катушка главного полюса | |
| 6 | 5ТД.524.038 | Катушка якоря | |
| 7 | 5ТД.526.131.2 | Катушка добавочного полюса | |
| 7 | 5ТД.526.131.1 | Катушка добавочного полюса | |
| 8 | 60307 | Шарикоподшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
