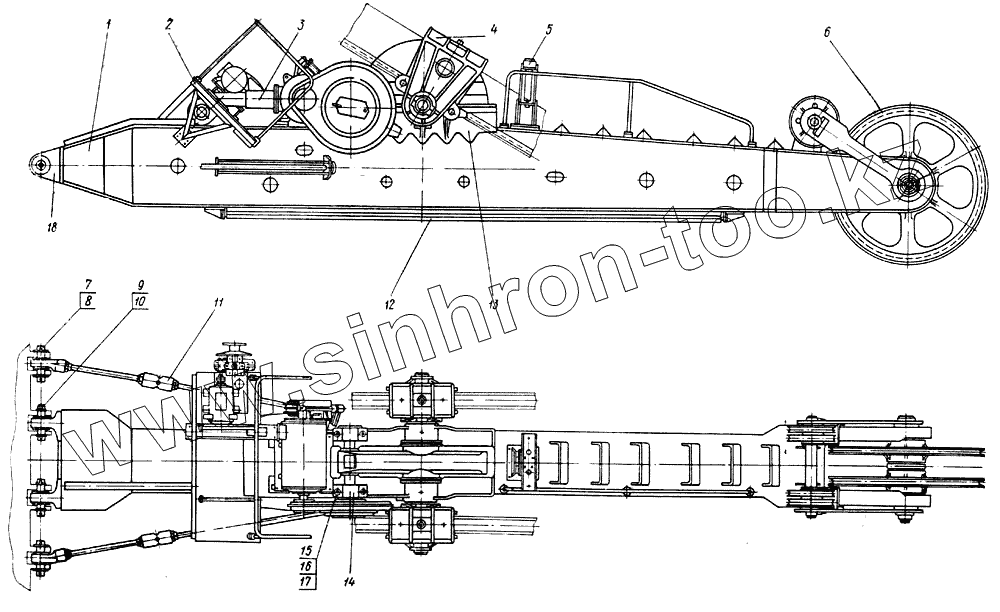

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6. Стрела и напорный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К417 | К417 | Болт М20х420-010 | |
| К417 | К417 | Болт М20х420-010 | |
| 1014.53.150Сб | 1014.53.150Сб | Кожух напорного механизма | |
| 1009.03.236 | 1009.03.236 | Прокладка | |
| 1041.03.218 | 1041.03.218 | Прокладка | |
| 1009.03.236 | 1009.03.236 | Прокладка | |
| 1041.03.00.1 | 1041.03.00.1 | Стрела и напорный механизм | |
| К344.1 | К344.1 | Шайба пружинная 12Н ГОСТ 6-402-61 | |
| К344.1 | К344.1 | Шайба пружинная 12Н ГОСТ 6-402-61 | |
| К417 | К417 | Болт М20х420-010 | |
| 1 | 1041.03.300 | Корпус стрелы | |
| 2 | 1041.03.10Сб | Площадка | |
| 3 | 1014.73.100.3 | Установка вентилятора | |
| 4 | 1041.03.200.1 | Напорный механизм | |
| 5 | 1014.53.100 | Установка направляющих роликов | |
| 6 | 1014.53.01Сб1 | Головные блоки | |
| 7 | К403 | Ось | |
| 8 | 1014.53.35 | Шайба | |
| 9 | 1014.53.140 | Валик | |
| 10 | 0.04587 (К347) | Шайба 64 | |
| 11 | 1014.53.20Сб5 | Тяга | |
| 12 | 1014.53.16Сб1 | Окантовка бруса | |
| 13 | 1014.53.302.5 | Плита напорного механизма | |
| 14 | 1014.53.641 | Крышка подшипника | |
| 15 | 1001.03.09 | Шпилька М36х210 | |
| 16 | К427 | Гайка М36-010 ГОСТ 5915-62 | |
| 17 | 1001.03.99 | Колпачок | |
| 18 | 1014.53.602.3 | Пята |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
