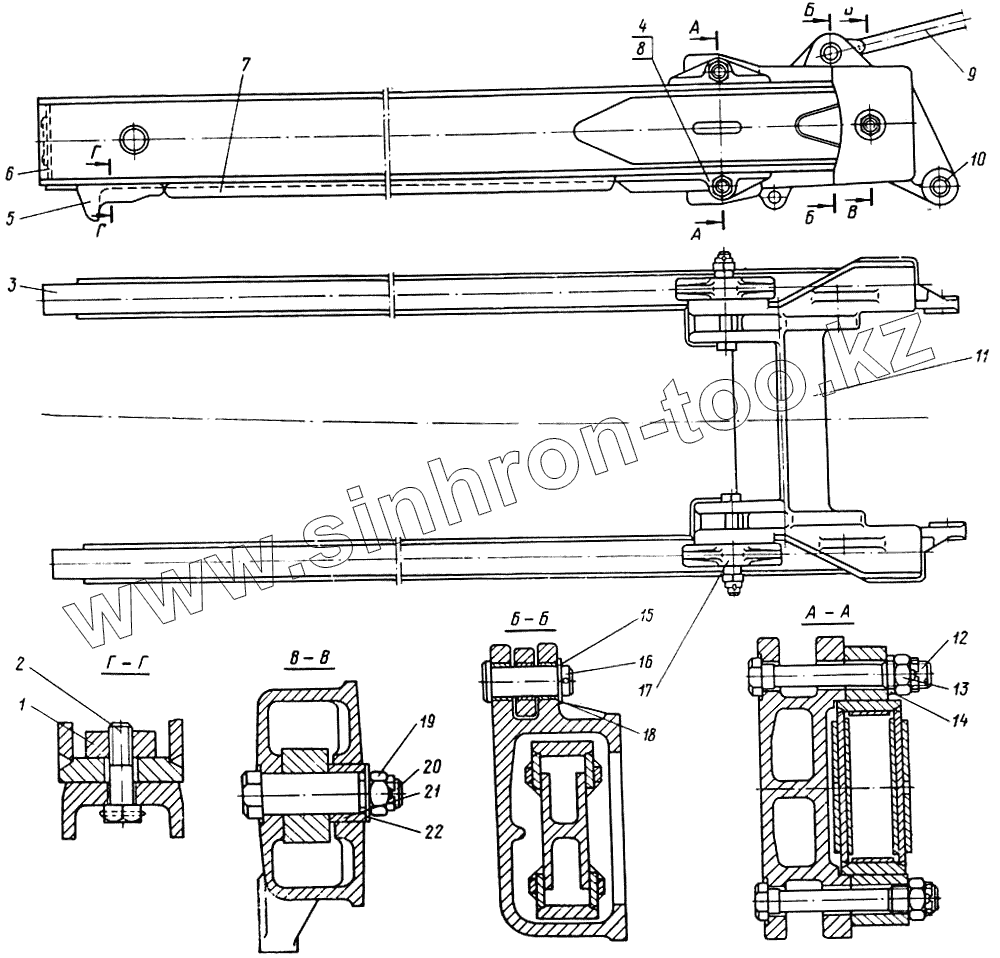

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6. Рукоять
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1041.02.00.1 | 1041.02.00.1 | Рукоять | |
| 1 | 1001.02.68.1 | Бонка | |
| 2 | 1001.02.69.1 | Болт М36х110 | |
| 3 | 1014.52.82Сб1 | Балка рукояти | |
| 4 | 1014.52.79 | Упор левый | |
| 5 | 1001.02.20.4 | Упор | |
| 6 | 1001.02.24 | Заглушка | |
| 7 | 1036.02.03 | Рейка | |
| 8 | 1014.52.78 | Упор правый | |
| 9 | 1014.89.05.5 | Тяга | |
| 10 | 1001.02.22 | Втулка | |
| 11 | 1001.02.11.5 | Концевая отливка | |
| 12 | 1014.52.84 | Болт А176х480 | |
| 13 | 0.00885 (К300) | Гайка М76 | |
| 14 | 1014.52.83 | Шайба | |
| 15 | 0.04589 (К347) | Шайба | |
| 16 | 1014.89.04 | Валик | |
| 17 | 1001.02.19.3 | Упор | |
| 18 | 1001.02.18 | Втулка | |
| 19 | 0.00884 (К300) | Гайка М64 | |
| 20 | 1001.02.15.2 | Палец | |
| 21 | 1001.02.16.1 | Втулка | |
| 22 | 1001.02.62.1 | Шайба 64 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
