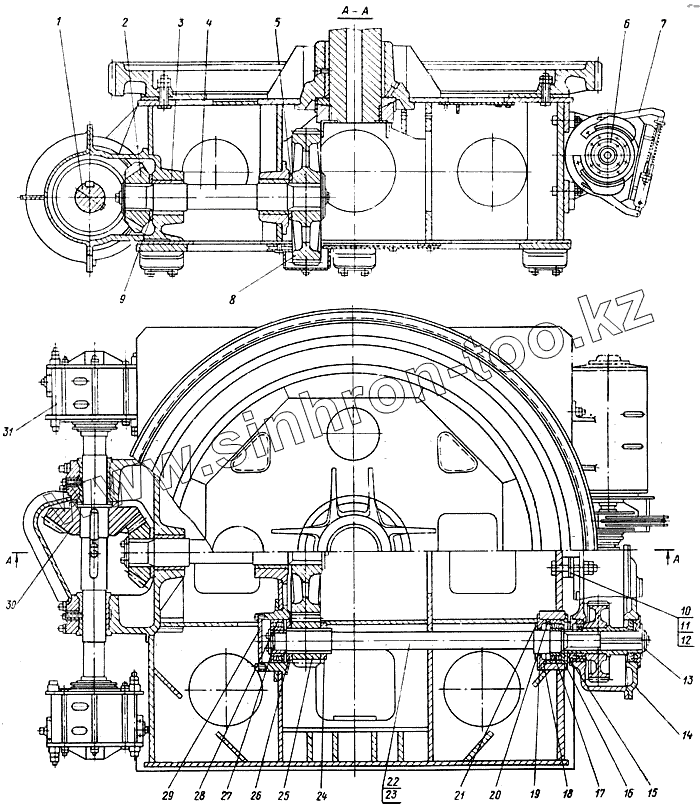

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6. Ходовой механизм
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001.05.00.2 | 1001.05.00.2 | Ходовой механизм | |
| 1 | 1001.05.06 | Вал поперечный | |
| 2 | 1041.05.15 | Шестерня | |
| 3 | 1001.22.59.2 | Втулка | |
| 4 | 1001.05.10 | Вал продольный | |
| 6 | 1001.05.46Сб2 | Муфта | |
| 7 | 1001.05.250Сб1 | Тормоз двигателя хода | |
| 8 | 1041.05.104 | Колесо зубчатое | |
| 9 | 1001.05.08 | Шайба | |
| 10 | 1001.05.60 | Прокладка 1х110х51 | |
| 11 | 1001.05.61 | Прокладка 0,36 | |
| 12 | 1001.05.62 | Шайба упорная | |
| 13 | 1001.05.59 | Шайба упорная | |
| 14 | 1001.05.85.3 | Редуктор | |
| 15 | 1001.05.23.2 | Втулка лабиринтная | |
| 16 | 1001.05.22.3 | Фланец с лабиринтом | |
| 17 | 3626 | Роликоподшипник ГОСТ 5721-57 | |
| 18 | 1001.05.24.3 | Фланец сквозной | |
| 19 | 0.04570 (Д530) | Кольцо СП187-158-12 ГОСТ 6308-52 | |
| 21 | 1001.05.25 | Кольцо нажимное | |
| 22 | 1001.05.15Сб2 | Вал промежуточный | |
| 23 | 1001.05.16.1 | Вал | |
| 24 | 1001.05.27 | Кольцо установочное | |
| 25 | 1041.05.16 | Шестерня | |
| 26 | 1001.05.18.2 | Кольцо лабиринтное | |
| 27 | 1001.05.19.1 | Втулка коническая | |
| 28 | 3630 | Роликоподшипник ГОСТ 5721-57 | |
| 29 | 1001.05.84.2 | Заглушка | |
| 30 | 1041.05.18 | Колесо зубчатое | |
| 31 | 1001.05.175Сб2 | Муфта переключения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
