Основные узлы
Основные узлы
1
2
3
4
5
6
7
8
9
10

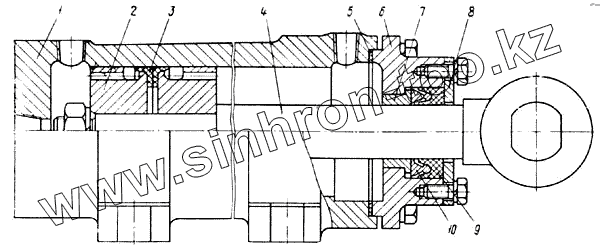

Позиция на иллюстрации
Заводской номер детали
Название детали
1001.20.239Сб
1001.20.239Сб
Цилиндр
1
1001.20.240
Цилиндр диаметр 70
2
1001.20.241
Поршень диаметр 70
3
1001.20.269
Манжета 70
4
1001.20.243
Шток
5
1001.20 244
Прокладка
6
1001.20.245
Крышка
7
1001.20.246
Втулка
8
1001.20.247
Крышка
9
1001.20.258
Манжета
10
1001.20.248
Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
