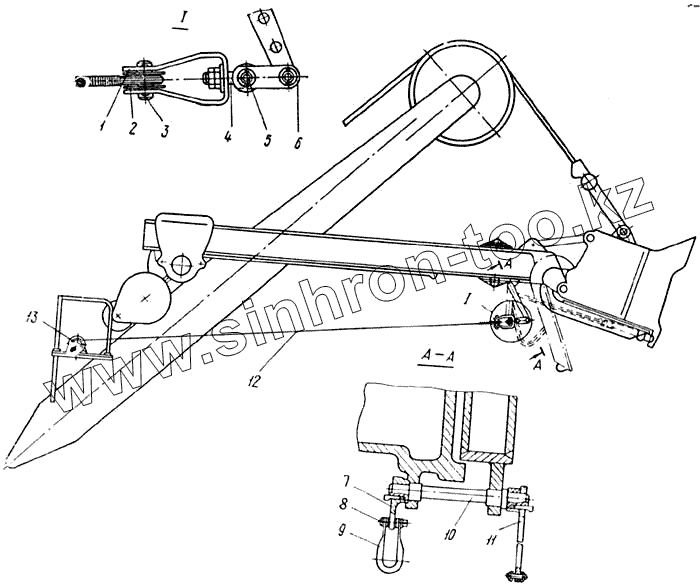

Каталог запасных частей к технике: УЗТМ ЭКГ-4. Механизм открывания ковша

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1014.54.00.1	1014.54.00.1		Механизм открывания ковша
1	1014.54.11		Скоба
2	167114 (Д59)		Ковш
3	К403		Ось
4	132404 (К214)		Болт М16х60
5	К404		Ось 30х4х60
6	1014.54.15		Щека
7	1014.54.05		Рычаг
8	К404		Ось 30х4х60
9	1001.04.05		Скоба
10	1014.54.06		Вал
11	1014.54.08Сб1		Рычаг
12	ГОСТ 3071-66		Канат 11.5-Г-1-Н-180, L=10500
13	1014.54.10Сб1		Барабан

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
