Каталог запасных частей к технике: УЗТМ ЭКГ-4. Электропневматический распределитель 3/4" одноклапанный с одним соленоидом

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ЭКГ-4 ЭКГ-4,6 ЭКГ-4,6А ЭКГ-4,6Б ЭКГ-5А (2009)

Схема > Не выбрано Кабина машиниста Ходовой механизм Муфта переключения Редуктор Муфта Смазка редуктора Насос плунжерный Тормоз двигателя хода Электродвигатель постоянного тока с одним концом вала (ход) Нижняя рама Цепь гусеничная Гусеничный ход Гидравлическая система управления механизмом хода Цилиндр Золотник d 25 Пневматическая система управления Установка компрессора ЭК-4 Воздухосборник Электропневматический распределитель 3/4" одноклапанный с одним соленоидом Электропневматический распределитель 3/4" одноклапанный с одним соленоидом Пневмосистема кабины Роликовый круг Центральная цапфа Муфта Редуктор механизма поворота Тормоз двигателя поворота Вентилятор двигателя поворота Электродвигатель постоянного тока (поворот) Пятимашинный преобразовательный агрегат Высоковольтный асинхронный электродвигатель Генератор постоянного тока (возбудитель) Магнитный контроллер Трансформатор силовой: высокое напряжение 6000, 3000, 3300, 6600 в, низкое напряжение 230 в Высоковольтное комплектное распред-устройство с предохранителем ПКЭ-6СТ, ПКЭ-6С Выключатель масляный с приводом ПМ-300Т, ПМ-300 Сопротивление установочное Стрела и напорный механизм Напорный механизм Седловой подшипник Напорный механизм Вал промежуточный Головная часть стрелы Обойма с блоком Направляющие ролики Двуногая стойка Вентилятор двигателя напора Электродвигатель постоянного тока с двумя концами вала (напор) Тормоз двигателя напора Лебедка подъема стрелы Подъемная лебедка Эластичная муфта Муфта промежуточного вала Редуктор Привод барабана Тормоз Цилиндр Вентилятор двигателя подъема Электродвигатель постоянного тока (подъема) Ковш в сборе Корпус ковша Днище ковша Механизм торможения днища ковша Рукоять Механизм открывания ковша Электродвигатель постоянного тока (открывание днища) Основные узлы Основные узлы

1

2

3

4

5

6

7

8

9

10

11

12

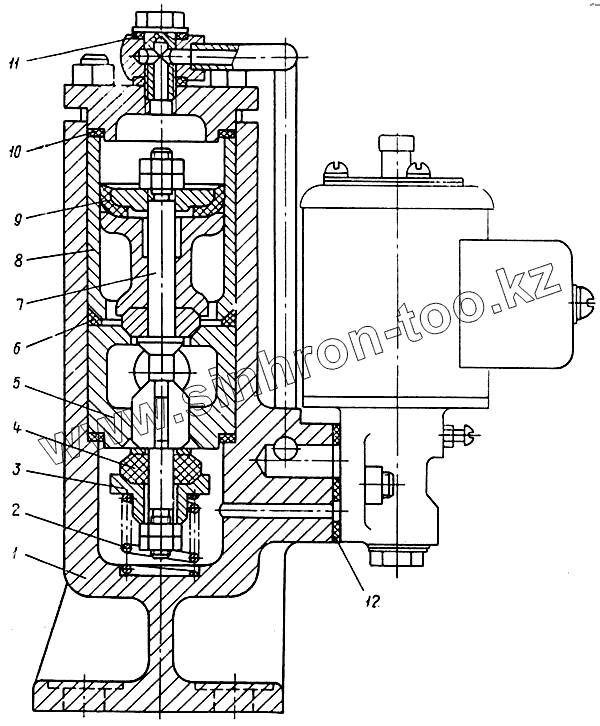

Позиция на иллюстрации	Заводской номер детали		Название детали
5029.09.100	5029.09.100		Электропневматический распределитель
1	5029.09.01		Корпус
2	5015.01.22		Пружина, проволока П-3 ГОСТ 9389-60
3	5015.01.17		Тарелка клапана
4	5009.01.12		Резина клапана
5	5018.01.02		Седло клапана
6	5029.02.05		Кольцо уплотнительное диаметр 50/60х6
7	5015.01.03		Шток
8	5009.01.07		Стакан
9	5005.17.14		Манжета диаметр 50
10	5029.02.14		Прокладка диаметр 60/48х2
11	5029.02.13		Прокладка диаметр 22/12х3
12	5029.05.14		Прокладка 2х48х74

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
