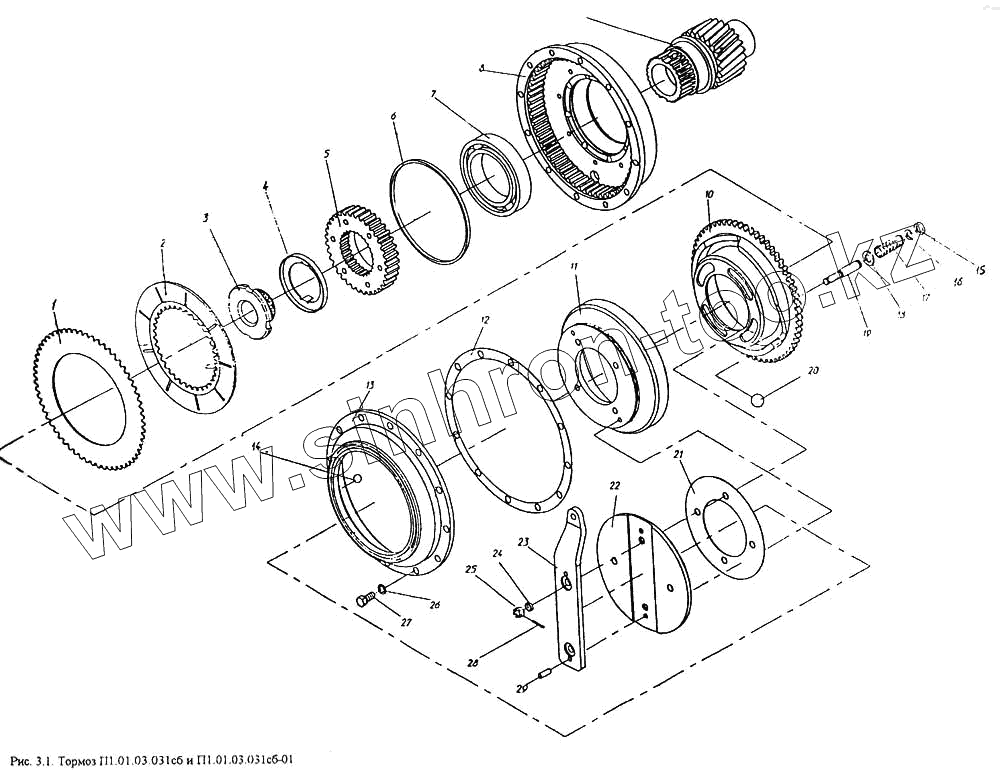

Каталог запасных частей к технике: УВЗ ПУМ-500. Тормоз П1.01.03.031сб (01)
3
4
6
7
7
12
14
15
16
17
19
20
21
23
24
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 608.45.021 | 608.45.021 | Замок | |
| П1.01.03.166 | П1.01.03.166 | Крышка | |
| 608.45.025 | 608.45.025 | Шайба | |
| Э4.01.017.013сб | Э4.01.017.013сб | Диск | |
| 3 | 172.45.159 | Кольцо стопорное | |
| 4 | 172.45.113-1 | Шайба стопорная | |
| 6 | 187.56.069 | Кольцо уплотнительное | |
| 7 | ЕТУ500 | Подшипник 113 (6-113Л) | |
| 7 | ЕТУ500 | Подшипник 113 (6-113Л) | |
| 12 | П1.01.03.175 | Прокладка | |
| 14 | ГОСТ 3722-81 | Шарик 9,525-60 | |
| 15 | 520.02.012 | Гайка | |
| 16 | 520.07.003-04 | Шайба | |
| 17 | 172.45.085 | Пружина | |
| 19 | П1.01.03.169 | Шпилька | |
| 20 | ГОСТ 372-81 | Шарик 15,081-100 | |
| 21 | П1.01.03.173 | Прокладка | |
| 23 | П1.01.03.168 | Рычаг | |
| 24 | 60.07.007 | Шайба | |
| 26 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 27 | ГОСТ 7796-70 | Болт М6-6gх16.46.016 | |
| 28 | ГОСТ 397-79 | Шплинт 2х20х016 | |
| 29 | ОСТ 3-2234-93 | Штифт 2.6иВх14.38ХС.К.05прм. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
