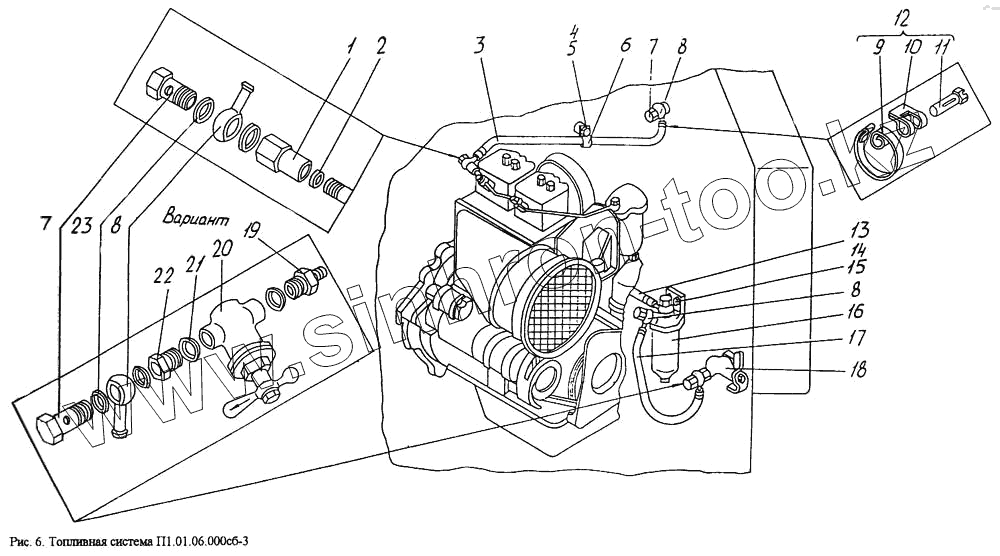

Каталог запасных частей к технике: УВЗ ПУМ-500. Топливная система П1.01.06.000сб
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П1.01.06.004 | Переходник | |
| 2 | 175.70.170 | Прокладка | |
| 3 | Рукав 40У8-7 L=900мм | Рукав 40У8-7 L=900мм | |
| 4 | ГОСТ 7805-70 | Болт М6-6gх12.46.016 | |
| 5 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 6 | 520.09.001-13 | Скоба | |
| 7 | П1.01.06.001 | Штуцер | |
| 8 | П1.01.06.101 | Угольник поворотный | |
| 9 | 520.25.003-01 | Лента | |
| 10 | 520.25.002 | Рамка | |
| 11 | 520.25.001 | Валик | |
| 12 | 520.25.001-сб-01 | Хомут | |
| 13 | Рукав 40У8-7 L=540мм | Рукав 40У8-7 L=540мм | |
| 14 | ГОСТ 7796-70 | Болт М6-6gх16.46.016 | |
| 15 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 17 | Ту0056016-87 | Рукав 40У8-7 L=300мм | |
| 18 | ОСТ 37-001240-81 | Кран ПП6-1 | |
| 19 | П1.01.06.005 | Штуцер | |
| 20 | Э4.11.21.011-сб-А | Кран | |
| 21 | МН4152-62 | Кольцо 12х18 | |
| 22 | П1.01.06.006 | Штуцер | |
| 23 | 520.06.002-03 | Прокладка | |
| 40 | П1.01.06.000сб-1 | Топливная система с двигателем Д120 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
