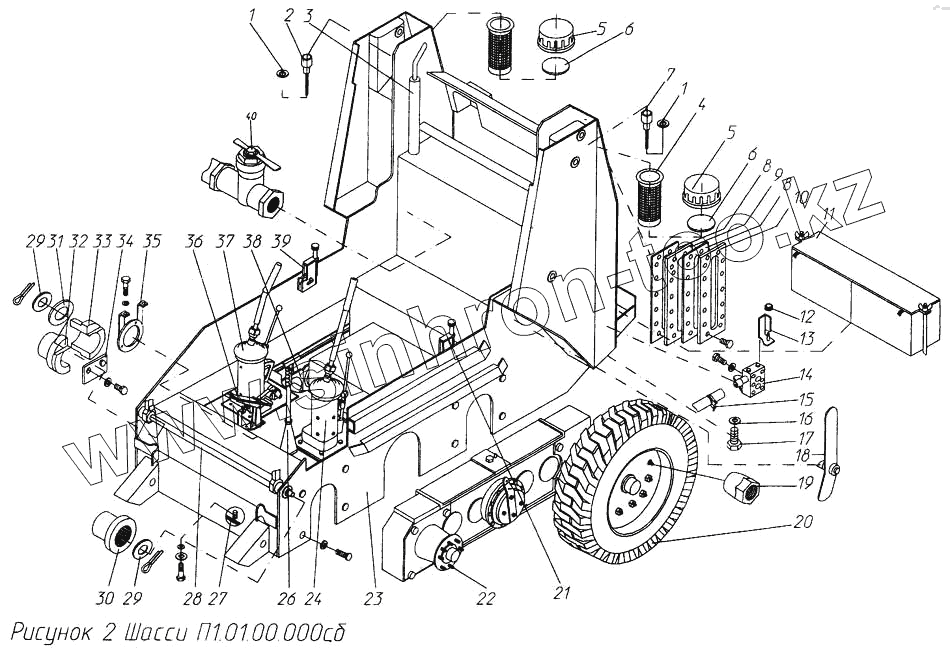

Каталог запасных частей к технике: УВЗ ПУМ-500. Шасси П1.01.00.000сб
1
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.01.00.000-сб | П1.01.00.000-сб | Шасси | |
| 54.02.115-сб | 54.02.115-сб | Хомут в сборе | |
| 1 | П1.01.00.006 | Прокладка | |
| 2 | П1.01.00.050-сб-1 | Щуп | |
| 3 | П1.01.05.000-сб-01 | Установка силовая с двигателем Д120 | |
| 4 | П1.01.00.090-сб | Фильтр | |
| 5 | 52.25.00.011-0 | Крышка | |
| 6 | 52.25.00.006-0 | Прокладка | |
| 7 | П1.01.00.060-сб | Щуп | |
| 8 | П1.01.00.012 | Прокладка | |
| 9 | П1.01.00.016 | Стекло | |
| 10 | П1.01.00.011 | Фланец | |
| 11 | П1.01.13.000сб | Электрооборудование шасси | |
| 12 | П1.01.00.008 | Гайка | |
| 13 | П1.01.00.030-сб | Кронштейн | |
| 14 | П1.01.10.000-сб | Кран | |
| 15 | П1.11.360-сб | Хомут в сборе | |
| 16 | 520.06.002-12 | Прокладка уплотнительная | |
| 17 | 520.05.001-03 | Пробка с отверстием в головке | |
| 18 | ПУМ-500.01.07.000-3 | Монтаж привода управления декомпрессором | |
| 19 | П1.01.00.001 | Гайка | |
| 20 | П1.01.00.290-сб | Колесо П8-380 с шиной ГК | |
| 21 | П1.00.00.400-сб-01 | Опора | |
| 22 | П1.01.03.000-сб | Редуктор | |
| 23 | П1.01.01.000-сб-3 | Рама | |
| 24 | П1.11.06.001сб-1 | Колонка управления левая | |
| 26 | П1.01.08.300сб-1 | Привод стояночного тормоза | |
| 27 | П1.01.00.070-сб | Днище | |
| 28 | П1.00.00.042-сб | Торсион | |
| 29 | П1.00.00.007 | Шайба | |
| 30 | П1.01.01.727-01 | Втулка | |
| 31 | П1.00.00.028 | Прокладка | |
| 32 | П1.00.00.004 | Втулка | |
| 33 | П1.00.00.004-01 | Втулка | |
| 34 | П1.00.00.008-1 | Планка | |
| 35 | П1.01.12.000-сб | Кронштейн | |
| 36 | П1.01.07.627сб-01 | Привод к топливному насосу | |
| 37 | П1.11.02.200сб | Колонка управления правая | |
| 38 | П1.01.03.000-сб-01 | Редуктор | |
| 39 | П1.00.00.400-сб | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
