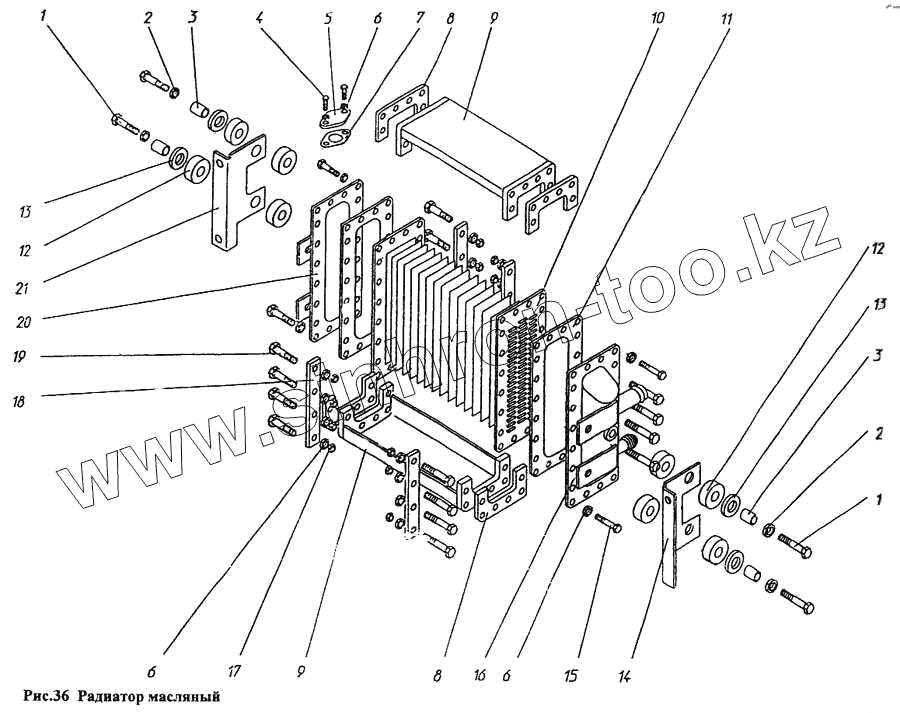

Каталог запасных частей к технике: УВЗ ПУМ-500. Радиатор масляный П1.11.08сб-2
1
1
2
2
3
3
4
5
6
6
6
7
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ 7795-70 | Болт М10-6gх45.36.016 | |
| 2 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 3 | П1.11.00.032 | Втулка | |
| 4 | ГОСТ 7796-70 | Болт М6-6gх16.46.016 | |
| 5 | П1.11.08.025 | Заглушка | |
| 6 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 7 | П1.11.08.019 | Прокладка | |
| 8 | П1.11.08.083 (П1.11.08.084) | Прокладка | |
| 9 | П1.11.08.012-сб | Стойка | |
| 10 | П1.11.08.008-сб | Сердцевина радиатора | |
| 11 | П1.11.08.018 | Прокладка | |
| 12 | П1.11.00.384 (150.31.2170) | Кольцо буферное | |
| 13 | П1.11.08.030 | Шайба | |
| 14 | П1.11.08.013-сб | Кронштейн | |
| 15 | 54.02.471 | Болт | |
| 16 | П1.11.08.010-сб | Коллектор | |
| 17 | ГОСТ 2524-70 | Гайка М8-7Н.8.40.016 | |
| 18 | П1.11.08.029 | Планка | |
| 19 | 54.02.472 | Болт | |
| 20 | П1.11.08.011-сб | Коллектор | |
| 21 | П1.11.08.014-сб | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
