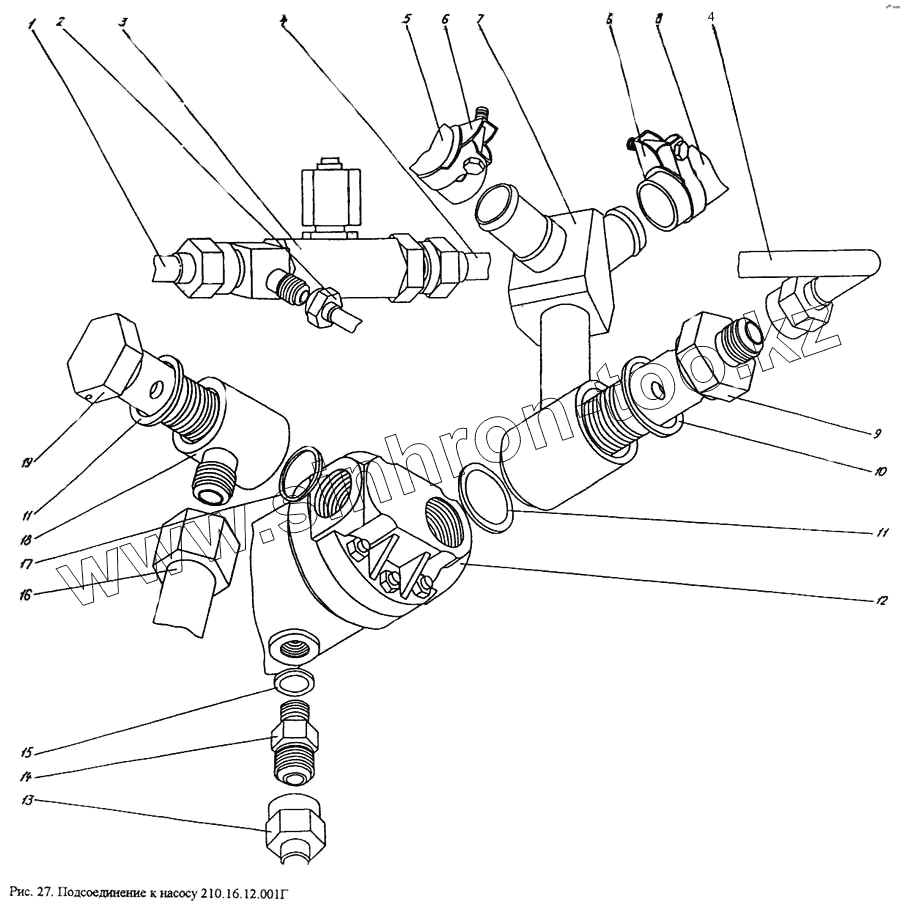

Каталог запасных частей к технике: УВЗ ПУМ-500. Подсоединение к насосу 210.16.12.001Г
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П1.11.00.040-сб-2 | Трубопровод | |
| 2 | П1.11.00.010-сб-2 | Трубопровод | |
| 3 | П1.11.00.020-сб-А | Клапан негативного контроля | |
| 4 | П1.11.00.050-сб-1 | Трубопровод | |
| 5 | ТУ005-6016-87 (ГОСТ 18698-79) | Рукав 40У25-7 L=200 мм | |
| 5 | ГОСТ 18698-79 (ТУ005-6016-87) | Рукав Б1-10-25-36-V L=200 мм | |
| 6 | П1.11.00.360-сб (54.02.115-сб) | Хомут в сборе | |
| 7 | П1.11.00.140-сб-1 | Тройник | |
| 8 | ТУ005-6016-87 (ГОСТ 18698-79) | Рукав 40У25-7 L=200 мм | |
| 8 | ГОСТ 18698-79 (ТУ005-6016-87) | Рукав Б1-10-25-36-V L=200 мм | |
| 9 | П1.11.00.150-сб | Штуцер | |
| 10 | П1.11.00.202 | Прокладка | |
| 11 | П1.11.00.020 | Прокладка | |
| 12 | ТУ22-1,016-234-87 | Насос 210.16.12.001Г | |
| 13 | П1.11.00.090-сб-2 | Трубопровод | |
| 14 | П1.11.00.050 | Штуцер | |
| 15 | П1.11.00.020-02 | Прокладка | |
| 16 | П1.11.00.470сб (П1.11.00.471сб) | Рукав | |
| 17 | П1.11.00.020-01 | Прокладка | |
| 18 | П1.11.00.460-сб | Штуцер | |
| 19 | П1.11.00.451 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
