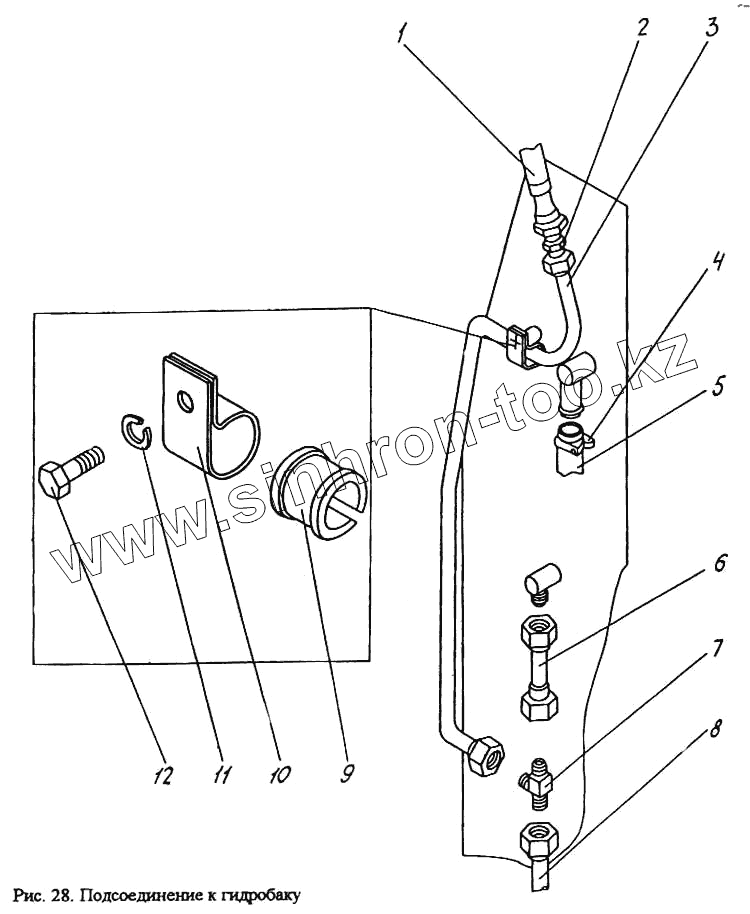

Каталог запасных частей к технике: УВЗ ПУМ-500. Подсоединение к гидробаку

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 П1.11.00.470сб (П1.11.00.471сб) Рукав
2 632.29.044 Переходник
3 П1.10.05.100-сб-1 Трубопровод
4 П1.11.00.360-сб (54.02.115-сб) Хомут в сборе
5 ТУ 005-6016-87 (ГОСТ 18698-79 ) Рукав 40У25-7
5 ГОСТ 18698-79 (ТУ 005-6016-87) Рукав Б1-10-25-36-V L=450 мм
6 П1.10.05.110-сб Трубопровод
7 632.29.032 Тройник
8 П1.11.00.100-сб-1 Трубопровод
9 520.10.003-04 Прокладка
10 155.26.938 Скоба
11 ГОСТ 6402-70 Шайба 6.65Г.016
12 ГОСТ 7798-70 Болт М6-6gх12.46.016
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
