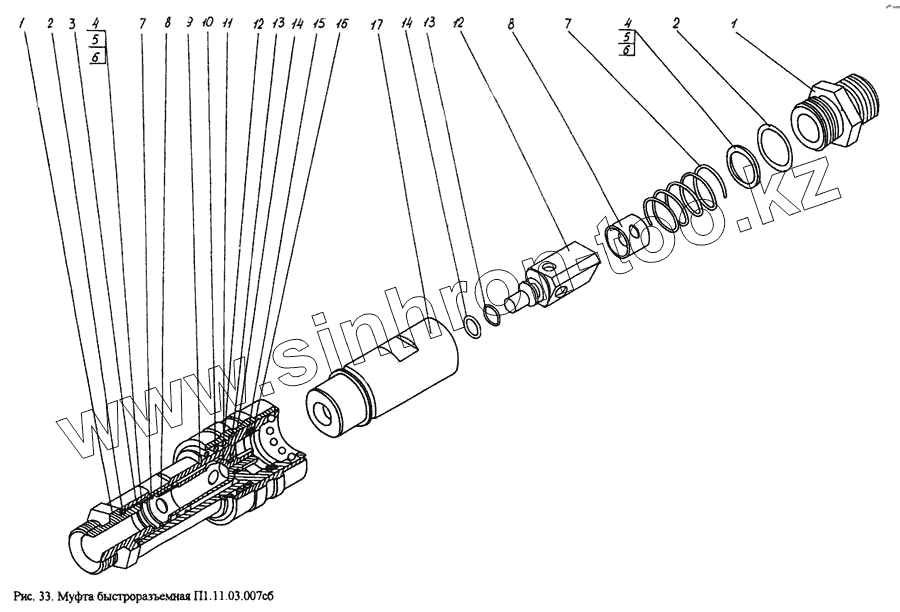

Каталог запасных частей к технике: УВЗ ПУМ-500. Муфта быстроразъемная П1.11.03.007сб
1
1
2
2
3
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П1.11.03.024-1 | Штуцер | |
| 2 | 520.15.004-08 | Кольцо уплотнительное | |
| 3 | П1.11.03.012-сб-1 | Корпус | |
| 4 | 520.07.003-04 | Шайба | |
| 5 | ГОСТ 10450-78 | Шайба 10х1.01 | |
| 5 | ГОСТ 10450-78 | Шайба 10х1.01 | |
| 6 | ГОСТ 10450-78 | Шайба 10х1.01 | |
| 7 | П1.11.03.026 | Пружина | |
| 8 | П1.11.03.030 | Втулка | |
| 9 | ГОСТ 13940-86 | Кольцо В25Ц6.хр | |
| 10 | П1.11.03.027 | Пружина | |
| 11 | П1.11.03.025 | Муфта | |
| 12 | П1.11.03.023-1 | Клапан | |
| 13 | 520.15.004-01 | Кольцо уплотнительное | |
| 14 | 602.81.092 | Шайба | |
| 15 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 16 | П1.11.00.105-05 | Шайба | |
| 17 | П1.11.03.021-1 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
