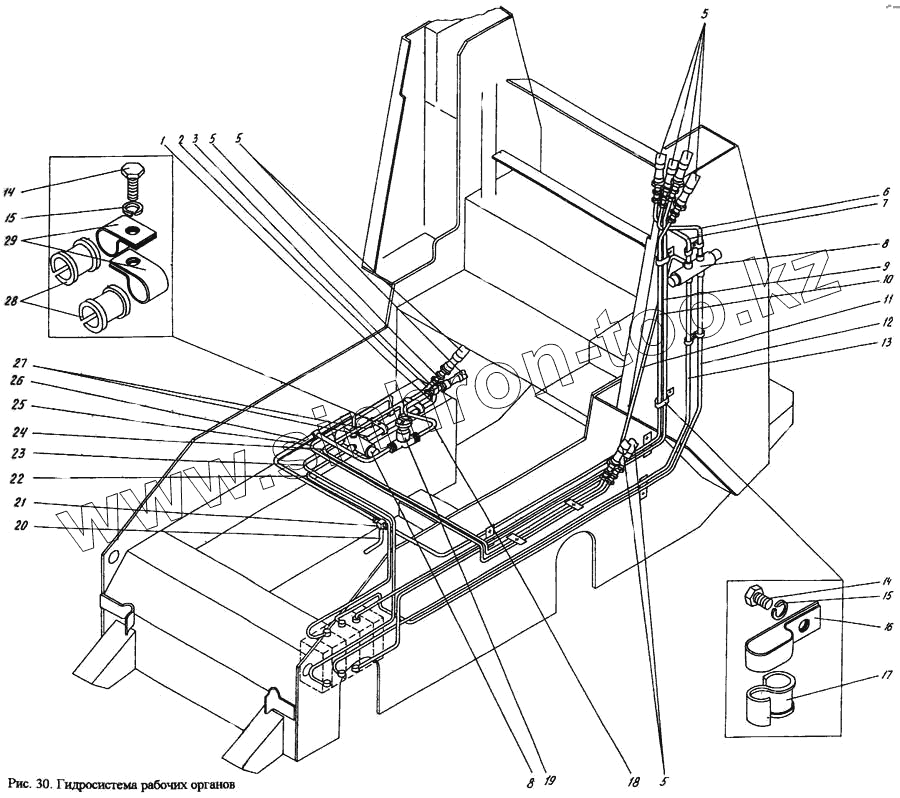

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидросистема рабочих органов П1.12.00.000сб
1
2
3
4
5
5
6
7
8
8
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П1.12.00.280-сб-2 | Трубопровод | |
| 2 | П1.12.00.270-сб-1 | Трубопровод | |
| 3 | 608.29.673 | Тройник | |
| 4 | 632.29.044 | Переходник | |
| 5 | П1.11.00.470сб (П1.11.00.471сб) | Рукав | |
| 6 | П1.12.00.330-сб-1 | Трубопровод | |
| 7 | П1.12.00.320-сб-1 | Трубопровод | |
| 8 | Блок клапанов | Блок клапанов | |
| 8 | 48 3593 1097 | Блок обратно-предохранительных клапанов | |
| 9 | П1.12.00.460-сб-2 | Трубопровод | |
| 10 | П1.12.00.450-сб-2 | Трубопровод | |
| 11 | П1.12.00.480-сб-1 | Трубопровод | |
| 12 | П1.12.00.190-сб-1 | Трубопровод | |
| 13 | П1.12.00.430-сб-2 | Трубопровод | |
| 14 | ГОСТ 7798-70 | Болт М6-6gх12.46.016 | |
| 15 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 16 | 602.81.082 | Скоба | |
| 17 | 520.10.003-10 | Прокладка 17х100 | |
| 18 | П1.12.00.240-сб-1 | Трубопровод | |
| 19 | 608.29.344-сб-А | Вентиль | |
| 20 | П1.12.00.490-сб-1 | Трубопровод | |
| 21 | 632.29.032 | Тройник | |
| 22 | П1.12.00.440-сб-2 | Трубопровод | |
| 23 | П1.12.00.400-сб-2 | Трубопровод | |
| 24 | П1.12.00.300-сб-1 | Трубопровод | |
| 25 | П1.12.00.310-сб-1 | Трубопровод | |
| 26 | П1.12.00.470-сб-1 | Трубопровод | |
| 27 | П1.12.00.230-сб-1 | Трубопровод | |
| 28 | 520.10.003-04 | Прокладка | |
| 29 | 155.26.938 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
