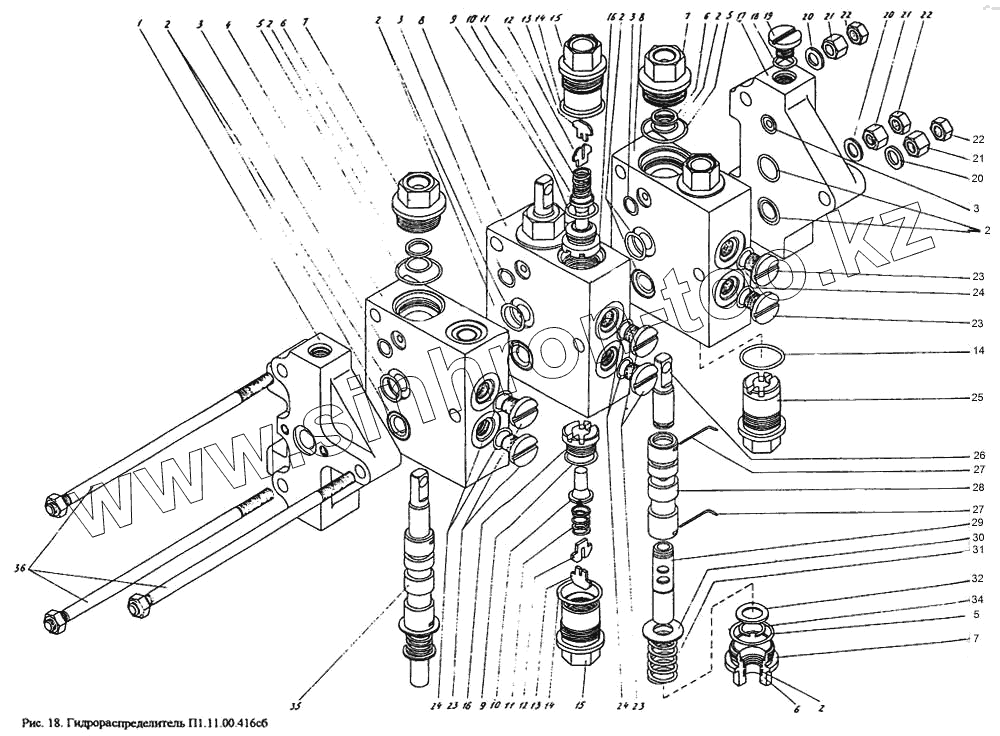

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидрораспределитель П1.11-00.416сб
1
2
2
2
2
2
2
2
3
3
3
3
4
5
5
5
6
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
17
18
19
20
20
20
21
21
21
22
22
22
23
23
23
23
24
24
24
25
26
27
27
28
29
30
31
32
33
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П1.11.00.886 | Крышка | |
| 2 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 3 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 4 | П1.11.00.884 | Корпус | |
| 5 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 6 | П1.11.00.905 | Шайба защитная | |
| 7 | П1.11.00.891 | Крышка | |
| 8 | П1.11.00.885 | Корпус | |
| 9 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 10 | П1.11.00.421-сб | Клапан | |
| 11 | П1.11.00.899 | Пружина | |
| 12 | П1.11.00.897 | Упор | |
| 13 | П1.11.00.898 | Упор | |
| 14 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 15 | П1.11.00.893 | Корпус | |
| 16 | П1.11.00.895 | Седло | |
| 17 | П1.11.00.887 | Крышка | |
| 18 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 19 | П1.11.00.906-01 | Пробка | |
| 20 | ГОСТ 11371-78 | Шайба С6.01.016 | |
| 21 | 520.02.001 | Гайка | |
| 22 | ГОСТ 15525-70 | Гайка М8-6Н.10.38ХС.016 | |
| 23 | П1.11.00.906 | Пробка | |
| 24 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 25 | П1.11.00.420-сб-1 | Гидрозамок | |
| 26 | П1.11.00.889 | Шток | |
| 27 | П1.11.00.901 | Стопор | |
| 28 | П1.11.00.888 | Золотник | |
| 29 | П1.11.00.890 | Шток | |
| 30 | П1.11.00.903 | Шайба | |
| 31 | П1.11.00.900 | Пружина | |
| 32 | П1.11.00.904 | Шайба | |
| 33 | ГОСТ 13940-86 | Кольцо В25Ц6.хр | |
| 34 | П1.11.00.892 | Крышка | |
| 35 | П1.11.00.419-сб | Золотник | |
| 36 | П1.11.00.426-сб | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
