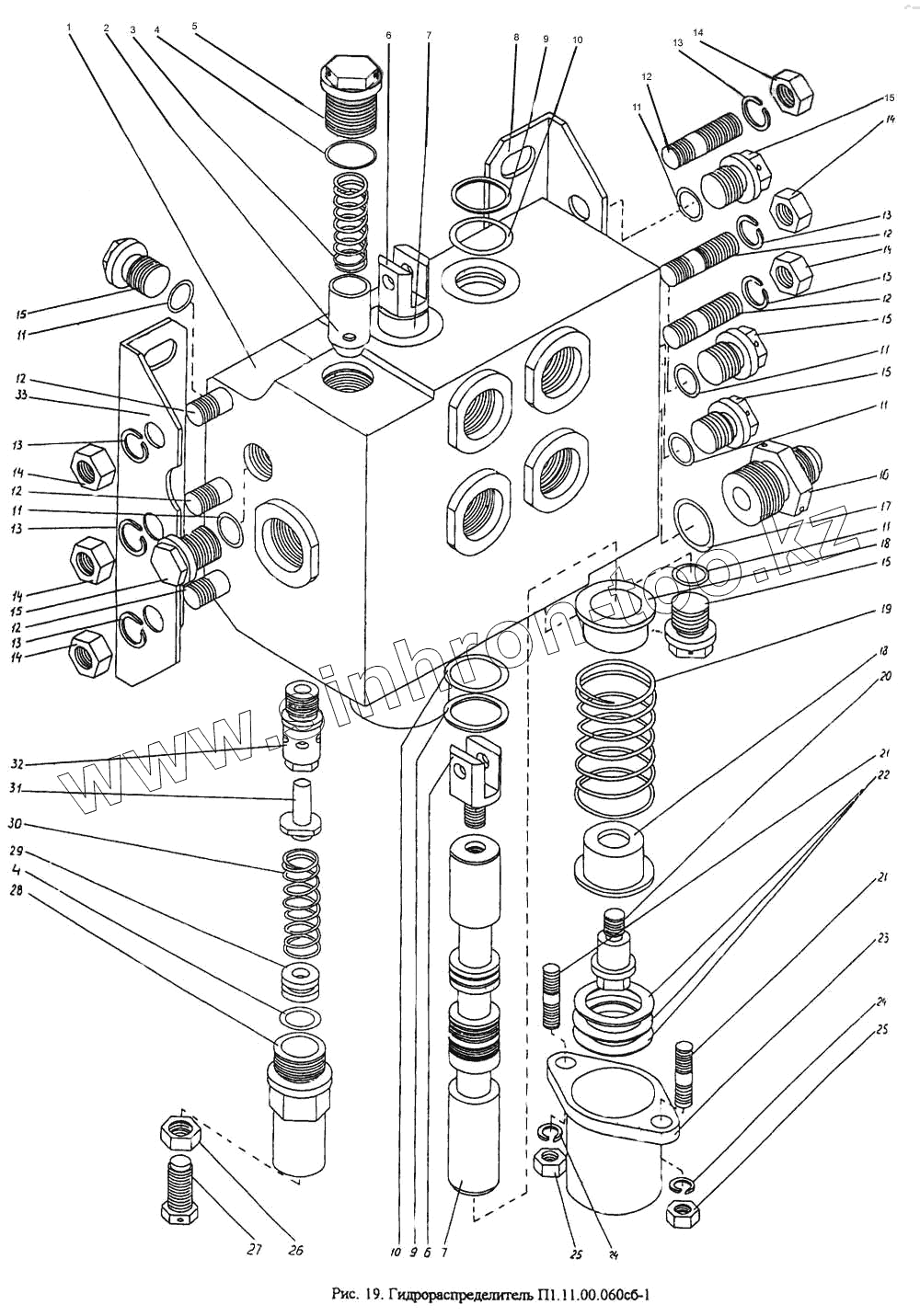

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидрораспределитель П1.11-00.060сб-1
1
2
3
4
4
5
6
6
7
7
8
9
9
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
16
17
18
18
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П1.11.00.061-сб | Корпус | |
| 2 | П1.11.00.086 | Клапан | |
| 3 | П1.11.00.087 | Пружина | |
| 4 | 520.15.004-09 | Кольцо уплотнительное | |
| 5 | П1.11.00.085 | Пробка | |
| 6 | П1.11.00.080 | Вилка | |
| 7 | П1.11.00.079-1 | Золотник | |
| 8 | П1.11.00.096 | Уголок левый | |
| 9 | П1.11.00.097 | Кольцо | |
| 10 | 520.15.004-44 | Кольцо уплотнительное | |
| 11 | 520.15.003-05 | Кольцо | |
| 12 | 520.04.010-06 | Шпилька | |
| 13 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 14 | ГОСТ 2524-70 | Гайка М8-7Н.8.40.016 | |
| 15 | П1.11.00.094 | Пробка | |
| 16 | П1.11.00.121-1 | Штуцер | |
| 17 | 520.15.004-10 | Кольцо уплотнительное | |
| 18 | П1.11.00.081-1 | Опора | |
| 20 | П1.11.00.082 | Болт | |
| 21 | 520.04.002-01 | Шпилька | |
| 22 | 166.31.147 | Прокладка | |
| 23 | П1.11.00.083 | Опора | |
| 24 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 25 | 520.02.001-05 | Гайка | |
| 26 | ГОСТ 2526-70 | Гайка М12х1,25-6Н.04.40.016 | |
| 27 | П1.11.00.093 | Винт | |
| 28 | П1.11.00.092-1 | Ввертыш | |
| 29 | П1.11.00.091 | Опора | |
| 30 | П1.11.00.098 | Пружина | |
| 31 | П1.11.00.088-2 | Клапан | |
| 32 | П1.11.00.078-1 | Седло | |
| 33 | П1.11.00.095 | Уголок правый | |
| 79 | П1.11.00.084 | Пружина |
