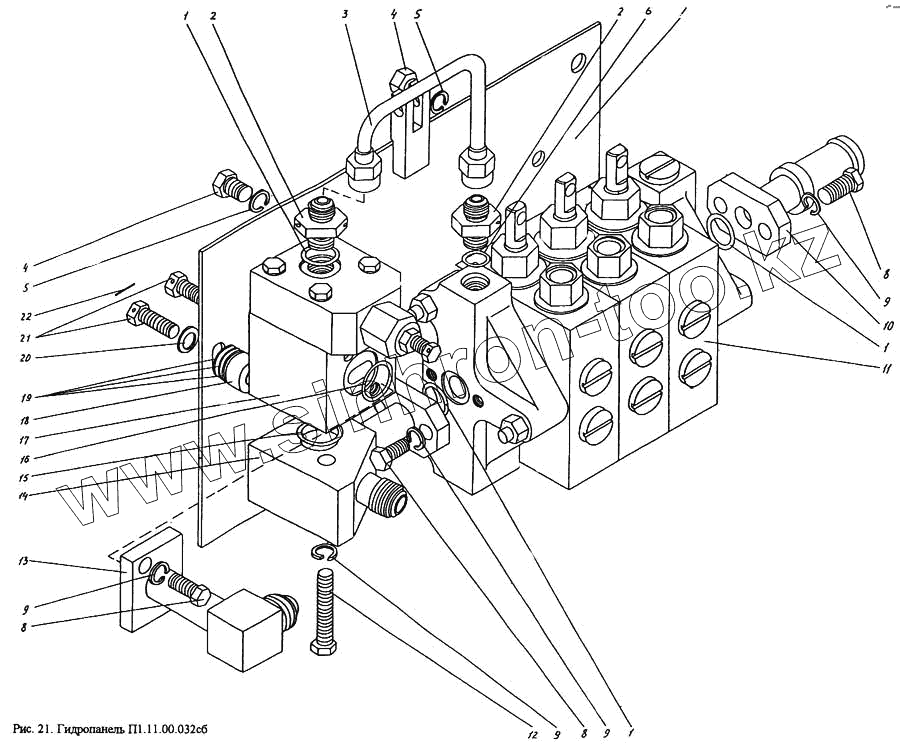

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидропанель П1.11.00.032сб

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

4

4

5

5

6

7

8

8

8

9

9

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	520.15.004-06		Кольцо уплотнительное
2	П1.11.00.045		Штуцер
3	П1.11.00.014-сб-3		Трубопровод
4	ГОСТ 7796-70		Болт М6-6gх16.46.016
5	ГОСТ 6402-70		Шайба 6.65Г.016
6	520.15.004-03		Кольцо уплотнительное
7	ПУМ-500.11.00.920		Кронштейн
8	ГОСТ 7796-70		Болт М6-6gх16.46.016
9	ГОСТ 6402-70		Шайба 6.65Г.016
10	П1.11.00.016-сб		Патрубок
11	П1.11.00.416-сб		Гидрораспределитель
12	ГОСТ 7796-70		Болт М6-6gх16.46.016
13	П1.11.00.015-сб		Угольник
14	П1.11.00.033-сб		Переходник
15	155.26.1015		Кольцо уплотнительное
16	520.15.004-11		Кольцо уплотнительное
17	П1.11.00.415-сб		Гидроклапан напорный
18	П1.11.00.007		Втулка
19	П1.11.00.008		Шайба
20	ГОСТ 11371-78		Шайба С6.01.016
21	ГОСТ 7796-70		Болт М6-6gх16.46.016
22	ГОСТ 792-67		Проволока КО-1,2 L=200 мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
