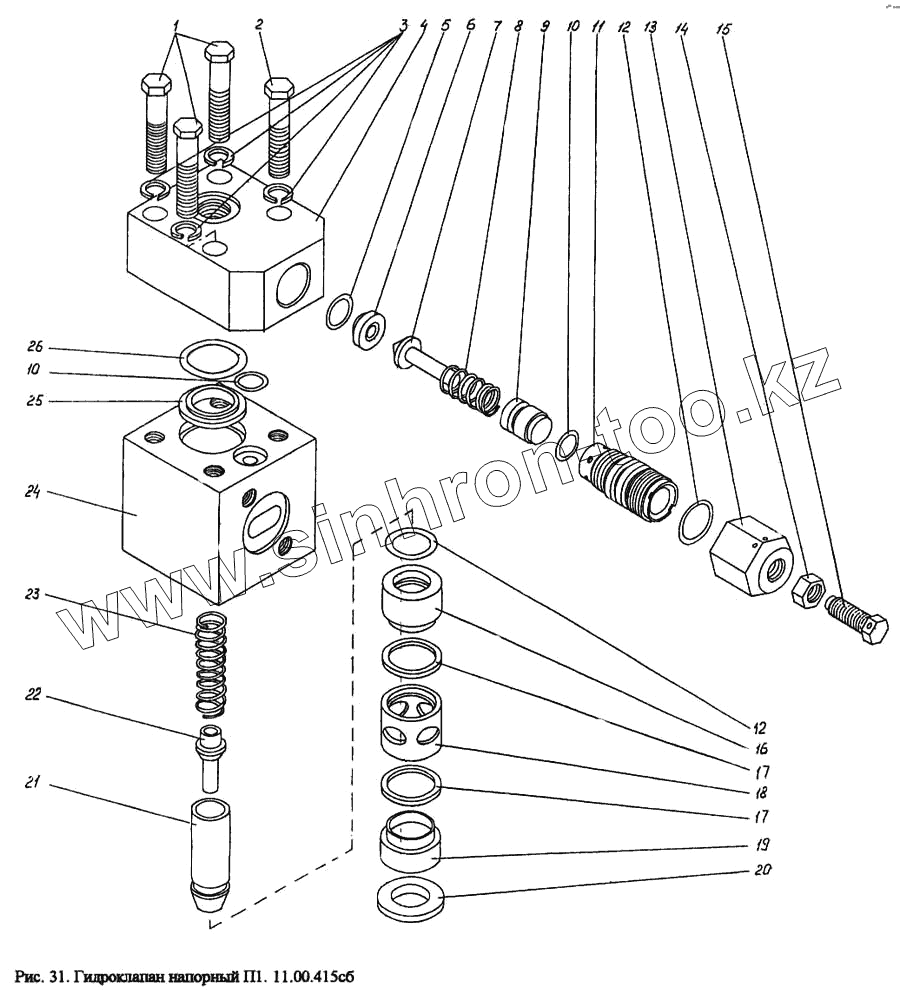

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидроклапан напорный П1.11.00.415сб
1
2
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.11.00.415-сб | П1.11.00.415-сб | Гидроклапан напорный | |
| 1 | ГОСТ 7808-70 | Болт 3М10-6gх.66.016 | |
| 2 | ГОСТ 7808-70 | Болт 3М10-6gх.66.016 | |
| 4 | П1.11.00.866 | Корпус | |
| 5 | 520.15.004-03 | Кольцо уплотнительное | |
| 6 | П1.11.00.867 | Седло | |
| 7 | П1.11.00.872 | Клапан | |
| 8 | П1.11.00.874 | Пружина | |
| 9 | П1.11.00.873 | Опора | |
| 10 | 520.15.003-01 | Кольцо уплотнительное | |
| 11 | П1.11.00.875 | Ввертыш клапана | |
| 12 | 520.15.004-06 | Кольцо уплотнительное | |
| 13 | П1.11.00.876 | Гайка | |
| 14 | ГОСТ 2524-70 | Гайка М8-7Н.8.40.016 | |
| 15 | П1.11.00.877 | Болт | |
| 16 | П1.11.00.878 | Втулка | |
| 17 | П1.11.00.882 | Кольцо | |
| 18 | П1.11.00.879 | Втулка | |
| 19 | П1.11.00.871 | Седло | |
| 20 | П1.11.00.881 | Опора | |
| 21 | П1.11.00.868 | Клапан | |
| 22 | П1.11.00.869 | Клапан | |
| 23 | П1.11.00.870-1 | Пружина | |
| 24 | П1.11.00.865 | Корпус | |
| 25 | П1.11.00.880 | Опора | |
| 26 | 155.26.1015 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
