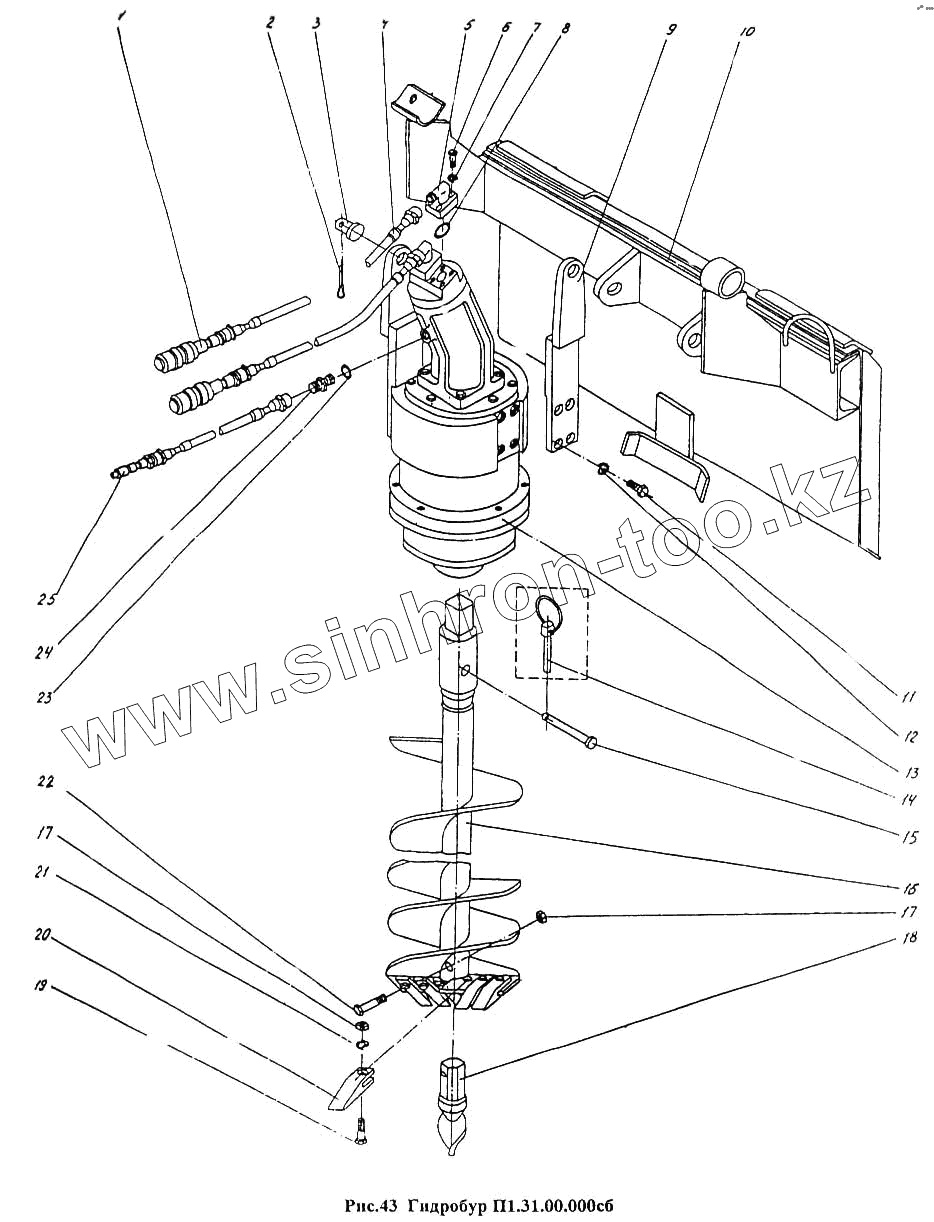

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидробур П1.31.00.000сб
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.31.00.000-сб | П1.31.00.000-сб | Гидробур | |
| 1 | П1.11.03.011-сб-1 | Полумуфта | |
| 2 | ГОСТ 397-79 | Шплинт 2х20х016 | |
| 3 | П1.31.00.001 | Палец | |
| 4 | П1.35.00.600-сб | Рукав | |
| 5 | П1.31.09.001-сб | Фланец | |
| 6 | ГОСТ 7798-70 | Болт М6-6gх12.46.016 | |
| 7 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 8 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 9 | П1.31.06.010-сб | Проушина | |
| 10 | П1.31.08.001-сб | Кронштейн | |
| 11 | ГОСТ 7798-70 | Болт М6-6gх12.46.016 | |
| 13 | 48 3593 1598 | Вращатель | |
| 14 | П1.31.00.001-сб | Стопор | |
| 15 | П1.31.00.006 | Палец | |
| 16 | П1.31.04.002-сб | Шнек | |
| 17 | ГОСТ 5915-70 | Гайка М6-6Н.8.016 | |
| 18 | П1.31.04.003-сб | Сверло | |
| 19 | ГОСТ 7798-70 | Болт М6-6gх12.46.016 | |
| 20 | П1.31.04.001 | Резец | |
| 21 | ГОСТ 6402-70 | Шайба 6.65Г.016 | |
| 22 | ГОСТ 7796-70 | Болт М6-6gх16.46.016 | |
| 23 | ГОСТ 18829-73 | Кольцо 022-028-36-2-3 | |
| 24 | П1.31.00.007 | Штуцер | |
| 25 | П1.11.03.010-сб-1 | Полумуфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
