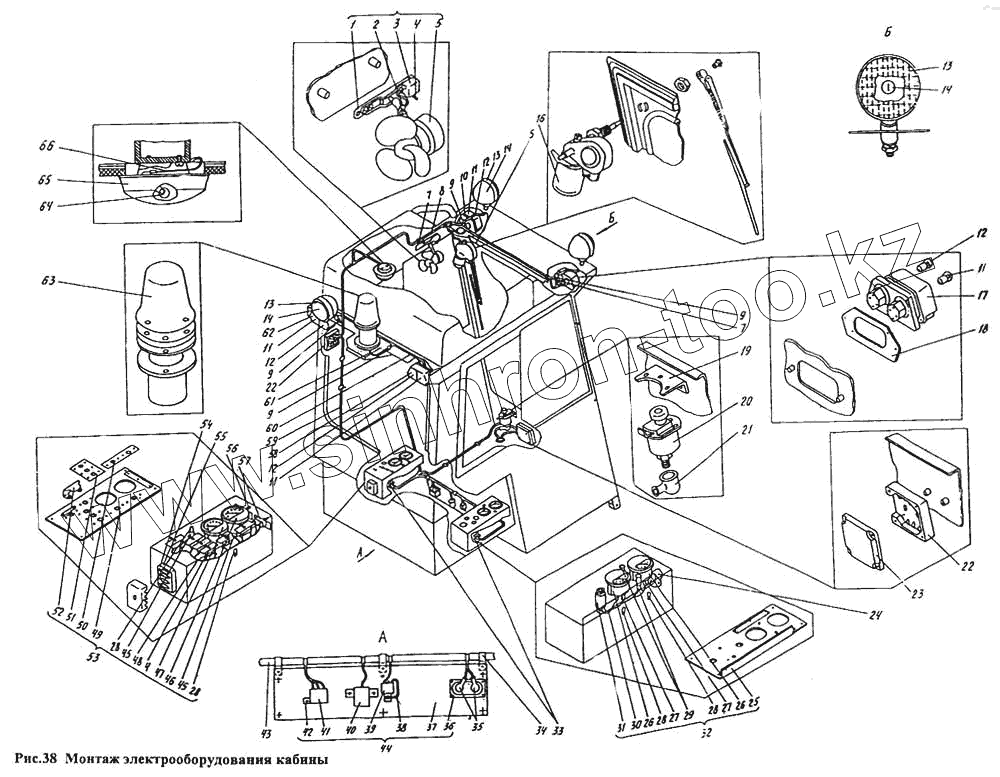

Каталог запасных частей к технике: УВЗ ПУМ-500. Электрооборудование кабины П1.13.07сб
1
2
3
4
4
5
5
6
7
7
8
9
9
9
9
10
11
11
11
11
12
12
12
12
13
13
13
14
14
14
16
17
18
19
20
21
22
22
23
24
25
26
26
27
27
28
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 632.14.150 (П1.13.07.005) | 632.14.150 (П1.13.07.005) | Амортизатор | |
| 1 | 175.70.005 | Кронштейн | |
| 2 | 520.09.001-02 | Скоба 6х7 | |
| 3 | 54.26.562 | Наконечник | |
| 4 | В-45М | Выключатель В-45М | |
| 5 | 365-СТУ | Вентилятор с электродвигателем ДВ-3 | |
| 6 | 175.70.024-сб | Вентилятор | |
| 7 | 54.59.107-1 | Хомут | |
| 8 | П1.13.07.012-сб-1 | Жгут №2 | |
| 9 | П1.13.07.005 (632.14.150) | Втулка | |
| 10 | 0033.133712 | Фонарь передний левый ГОСТ 6964-72 | |
| 11 | ГОСТ 2023.2-88 | Лампа А12-21-3 | |
| 12 | ГОСТ 2023.2-88 | Лампа А12-21-3 | |
| 13 | ГОСТ 3544-75 | Фара вертикальная 752.3711 | |
| 14 | А12-45-40 | Лампа ГОСТ 2023.2-83 | |
| 15 | П1.13.07.001 | Щиток | |
| 16 | СЛ2-30М | Стеклоочиститель ТУ 37.003.761-76 | |
| 17 | 0033.133712 | Фонарь передний левый ГОСТ 6964-72 | |
| 18 | П1.13.07.013 | Кронштейн | |
| 19 | ПУМ-500.13.07.004 | Кронштейн | |
| 20 | ТУ37.003.400-73 | Выключатель ««массы»» ВК318-Б-УХЛ | |
| 21 | 54.26.056-1 | Наконечник | |
| 22 | 166.26.122-сб-А | Панель | |
| 23 | 166.26.161 | Крышка | |
| 24 | ТУ3.876-84 | Розетка штепсельная ШР-51 | |
| 25 | П1.13.07.660-сб | Панель | |
| 26 | ТУ37.003.459-80 | Приемник указателя температуры масла УК133-АМ | |
| 27 | ТУ37.458.063-90 | Патрон ЛВ211-329 | |
| 28 | А12-1 | Лампа А12-1 ГОСТ 2023.1-88 | |
| 29 | ПД20-3803010-Е | Фонарь контрольной лампы 12.380.3010 ТУ37.003.293-72 | |
| 29 | ПД20-3803010-Е | Фонарь контрольной лампы 12.380.3010 ТУ37.003.293-72 | |
| 30 | П1.13.07.014сб | Спецификация проводов приборного щитка | |
| 31 | ВК856-Б | Выключатель зажигания ТУ37.003.385-73 | |
| 32 | П1.13.07.600-сб | Щиток приборный | |
| 33 | П1.13.00.031 | Втулка | |
| 34 | 520.09.001-15 | Скоба 20х7 | |
| 35 | 54.26.390-2 | Наконечник резиновый | |
| 36 | СЭ52 | Добавочное сопротивление ТУ 37.003.394-73 | |
| 37 | П1.13.07.101 | Основание | |
| 38 | П1.13.07.015-сб | Провод №32 | |
| 39 | ТУ37.003.1418-94 | Реле 90.3747 | |
| 40 | ТУ37.003.508-78 | Прерыватель указателя поворота РС-410В | |
| 41 | ТУ37.469.008-92 | Реле 73.37.47 | |
| 42 | П1.13.07.012 | Уголок | |
| 43 | П1.13.07.016-сб-1 | Жгут №6 | |
| 44 | П1.13.07.100-сб | Панель приборов | |
| 45 | ПП1-200 | Патрон лампы ТУ37.003.448-76 | |
| 46 | ГОСТ 1701-75 | Приемник указателя давления УК130В-0 | |
| 47 | АП170 | Указатель тока ОСТ 37.003.069-85 | |
| 48 | П1.13.07.024сб | Спецификация проводов щитка приборов | |
| 49 | П1.13.07.810-сб | Панель | |
| 50 | П1.13.07.815 | Табличка | |
| 51 | П1.13.07.814 | Табличка | |
| 52 | П1.13.07.812 | Козырек | |
| 53 | П1.13.07.800-сб | Щиток приборов | |
| 54 | П1.13.07.003 | Перемычка | |
| 55 | ПР11-К | Блок предохранительный ТУ 37.003.265-82 | |
| 56 | В-45М | Выключатель В-45М | |
| 57 | В-45М | Выключатель В-45М | |
| 58 | 0033.133712 | Фонарь передний левый ГОСТ 6964-72 | |
| 59 | П1.13.07.013-сб-1 | Жгут № 3 | |
| 60 | П1.13.07.011-сб-1 | Жгут №1 | |
| 61 | П1.13.07.021-сб | Жгут № 11 | |
| 62 | 0033.133712 | Фонарь передний левый ГОСТ 6964-72 | |
| 63 | ЭПСК.676.643.001ТУ | Фонарь проблесковый ФП-1 | |
| 64 | ГОСТ 2023.2-88 | Лампа А12-21-3 | |
| 65 | ТУ37.458.064-90 | Плафон 0028.023714 | |
| 66 | П1.13.07.028-сб | Провод минусовый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
