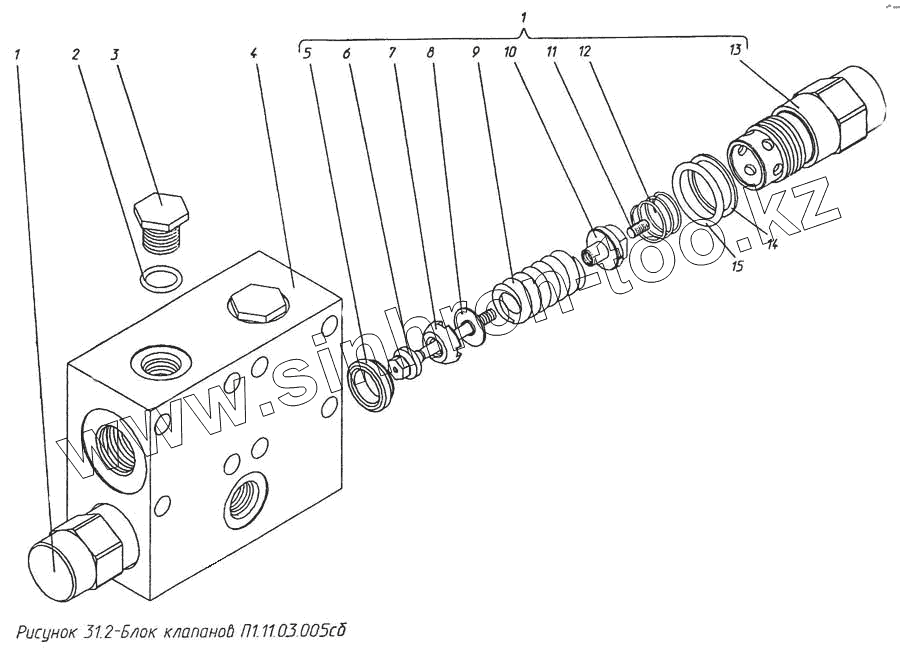

Каталог запасных частей к технике: УВЗ ПУМ-500. Блок клапанов П1.11.03.005сб

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
П1.11.03.005-сб П1.11.03.005-сб Блок клапанов
1 П1.11.03.003-сб Клапан
2 ГОСТ 18829-73 Кольцо 022-028-36-2-3
3 П1.11.03.017 Пробка
4 П1.11.03.015 Корпус
5 П1.11.03.003 Втулка
6 П1.11.03.011 Клапан
7 П1.11.03.005 Седло
8 П1.11.03.013-01 Шайба
9 П1.11.03.010-1 Пружина
10 П1.11.03.012-01 Поршень
11 ГОСТ 1476-93 Винт М5-6gх8.2211.016
12 П1.11.03.008 Пружина
13 П1.11.03.001 Корпус
14 П1.11.03.016 Кольцо
15 ГОСТ 18829-73 Кольцо 022-028-36-2-3
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
