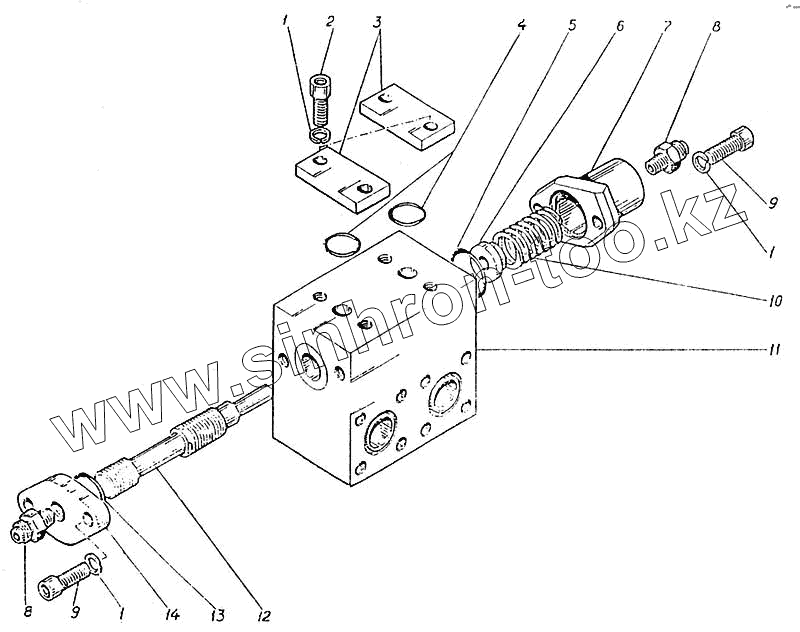

Каталог запасных частей к технике: УВЗ ЭО-5126. Золотник тормозной
1
1
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5221.09.17.250сб | ЭО-5221.09.17.250сб | Золотник тормозной | |
| 1 | Шайба 12.65Г.05 [ГОСТ 6402-70] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 2 | Винт М12-8gх30.109.05 [ГОСТ 11738-84] | Винт М12-8gх30.109.05 [ГОСТ 11738-84] | |
| 3 | ЭО-5122.06.09.014 | Планка | |
| 4 | Кольцо 024-030-36-2-3 [ГОСТ 9833-73] | Кольцо 024-030-36-2-3 [ГОСТ 9833-73] | |
| 5 | Кольцо 038-044-36-2-3 [ГОСТ 9833-73] | Кольцо 038-044-36-2-3 [ГОСТ 9833-73] | |
| 6 | ЭО-5124.09.17.253 | Втулка | |
| 7 | ЭО-5124.09.17.254 | Крышка | |
| 8 | ЭО-5122.05.25.013 | Штуцер К1/4 | |
| 9 | Винт М12-8gх35.109.05 [ГОСТ 11738-84] | Винт М12-8gх35.109.05 [ГОСТ 11738-84] | |
| 10 | ЭО-5122.75.07.006-1 | Пружина | |
| 11 | ЭО-5221.09.17.260сб | Корпус | |
| 12 | ЭО-5221.09.17.251 | Золотник | |
| 13 | Кольцо 032-040-46-2-3 [ГОСТ 9833-73] | Кольцо 032-040-46-2-3 [ГОСТ 9833-73] | |
| 14 | ЭО-5221.09.17.202 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
