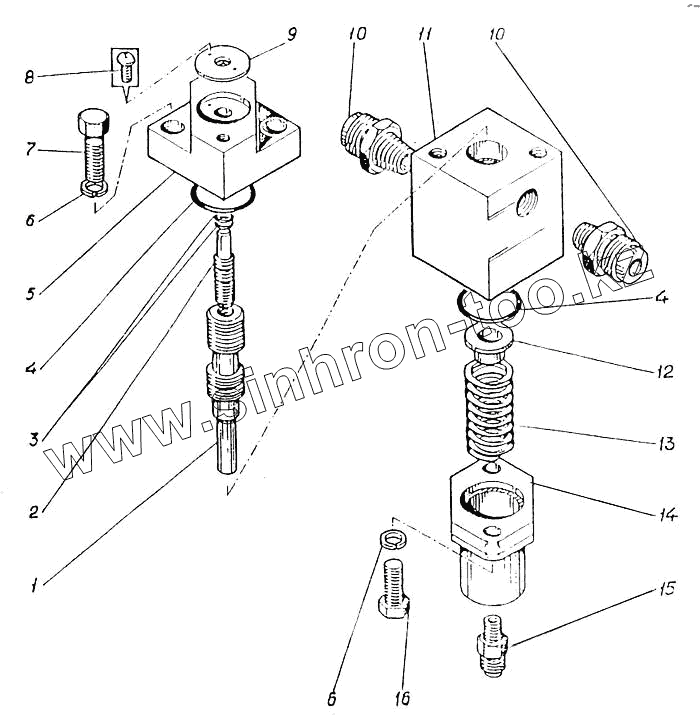

Каталог запасных частей к технике: УВЗ ЭО-5126. Золотник сливной
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5221.04.17.200сб | ЭО-5221.04.17.200сб | Золотник сливной | |
| 1 | ЭО-5221.04.17.202 | Золотник | |
| 2 | ЭО-5221.04.17.203 | Толкатель | |
| 3 | Кольцо 008-012-25-2-3 [ГОСТ 9833-73] | Кольцо 008-012-25-2-3 [ГОСТ 9833-73] | |
| 4 | Кольцо 038-044-36-2-3 [ГОСТ 9833-73] | Кольцо 038-044-36-2-3 [ГОСТ 9833-73] | |
| 5 | ЭО-5221.04.17.201 | Крышка | |
| 6 | Шайба 12.65г.05 [ГОСТ 6402-70] | Шайба 12.65г.05 [ГОСТ 6402-70] | |
| 7 | Болт М12-8qх46.019 [ГОСТ 7798-70] | Болт М12-8qх46.019 [ГОСТ 7798-70] | |
| 8 | Винт В1М3-8qх8.46.019 [ГОСТ 17473-80] | Винт В1М3-8qх8.46.019 [ГОСТ 17473-80] | |
| 9 | ЭО-5221.04.17.204 | Крышка | |
| 10 | ЭО-5122.05.25.014 | Штуцер | |
| 11 | ЭО-5124А.04.17.201-1 | Корпус | |
| 12 | ЭО-5124А.04.17.204 | Втулка | |
| 13 | ЭО-5122.75.07.006-1 | Пружина | |
| 14 | ЭО-5124.09.17.254 | Крышка | |
| 15 | ЭО-5122.05.25.013 | Штуцер К1/4 | |
| 16 | Болт М12-8qх30.46.019 [ГОСТ 7798-70] | Болт М12-8qх30.46.019 [ГОСТ 7798-70] |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
