Позиция на иллюстрации	Заводской номер детали		Название детали

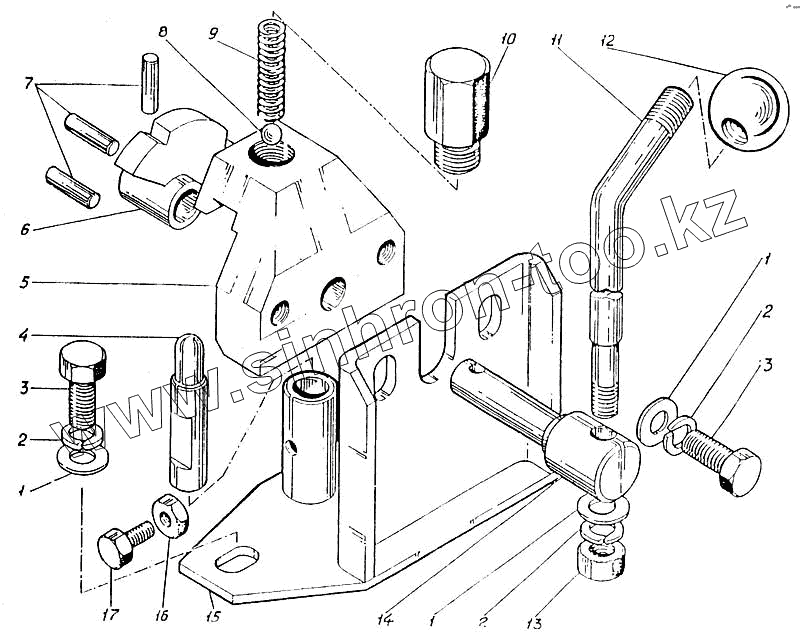

Э4.04.39.000сб	Э4.04.39.000сб		Установка рычага безопасности
1	Шайба 10.01.016 [ГОСТ 11371-76]		Шайба 10.01.016 [ГОСТ 11371-76]
2	Шайба 10.65Г.016 [ГОСТ 6402-70]		Шайба 10.65Г.016 [ГОСТ 6402-70]
3	Болт М10-8gх25.46.016 [ГОСТ 7798-70]		Болт М10-8gх25.46.016 [ГОСТ 7798-70]
4	Э4.04.39.006		Толкатель
5	Э4.04.39.007		Упор
6	Э4.04.39.002		Кулачок
7	ОСТ3-2234-80		Штифт 8х25
8	Шарик Б10-10010 [ЕТУ 5000]		Шарик Б10-10010 [ЕТУ 5000]
9	Э4.04.39.005		Пружина
10	Э4.04.39.004		Пробка
11	Э4.04.39.001		Рукоятка
12	172.65.001		Ручка
13	Гайка М10-7Н. 8.016 [ГОСТ 5916-70]		Гайка М10-7Н. 8.016 [ГОСТ 5916-70]
14	Э4.04.39.003		Ось
15	Э4.04.39.001сб		Основание
16	Гайка М6-7Н.8.016 [ГОСТ 5916-70]		Гайка М6-7Н.8.016 [ГОСТ 5916-70]
17	Болт М6-8gх16.46. 016 [ГОСТ 7798-70]		Болт М6-8gх16.46. 016 [ГОСТ 7798-70]
18	520.07.004-08		Шайба 14х0,5
