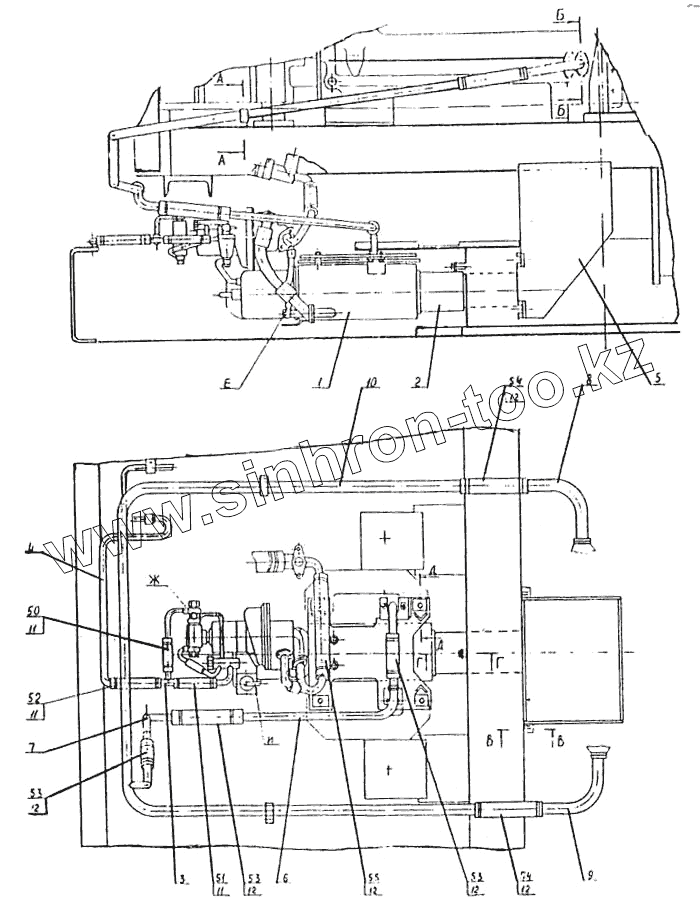

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка подогревателя
1
2
3
4
5
6
6
7
8
9
10
11
11
11
12
12
12
12
12
12
50
50
51
51
52
52
53
53
53
54
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.11.18.000сб-1 | Э4.11.18.000сб-1 | Установка подогревателя | |
| 1 | Э4.11.18.001сб1-1 | Подогреватель | |
| 2 | Э4.11.18.009сб | Труба | |
| 3 | Э4.11.18.011сб | Тройник | |
| 4 | Э4.11.18.012сб | Труба | |
| 5 | Э4.11.18.013сб | Фальшподдон | |
| 6 | Э4.11.18.014сб | Труба | |
| 7 | Э4.11.18.015сб | Труба | |
| 8 | Э4.11.18.023сб | Патрубок | |
| 9 | Э4.11.18.024сб | Патрубок | |
| 10 | Э4.11.18.025сб | Труба | |
| 11 | 520.25.001-сб-01 | Хомут | |
| 12 | 520.25.001сб-05 | Хомут | |
| 50 | Рукав 40У8-13 L=120 [ТУ 0056016-87] | Рукав 40У8-13 L=120 [ТУ 0056016-87] | |
| 50 | Рукав 40У8-7 L=120 [ТУ 0056016-87] | Рукав 40У8-7 L=120 [ТУ 0056016-87] | |
| 51 | Рукав 40У12-13 L=150 [ТУ 0056016-87] | Рукав 40У12-13 L=150 [ТУ 0056016-87] | |
| 51 | Рукав 40У12-7 L=150 [ТУ 0056016-87] | Рукав 40У12-7 L=150 [ТУ 0056016-87] | |
| 52 | Рукав 40У12-13 L=120 [ТУ 0056016-87] | Рукав 40У12-13 L=120 [ТУ 0056016-87] | |
| 52 | Рукав 40У12-7 L=120 [ТУ 0056016-87] | Рукав 40У12-7 L=120 [ТУ 0056016-87] | |
| 53 | Рукав 40У25-7 L=200 [ТУ 0056016-87] | Рукав 40У25-7 L=200 [ТУ 0056016-87] | |
| 54 | Рукав 40У25-7 L=300 [ТУ 0056016-87] | Рукав 40У25-7 L=300 [ТУ 0056016-87] | |
| 55 | Рукав 40У25-7 L=380 [ТУ 0056016-87] | Рукав 40У25-7 L=380 [ТУ 0056016-87] |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
