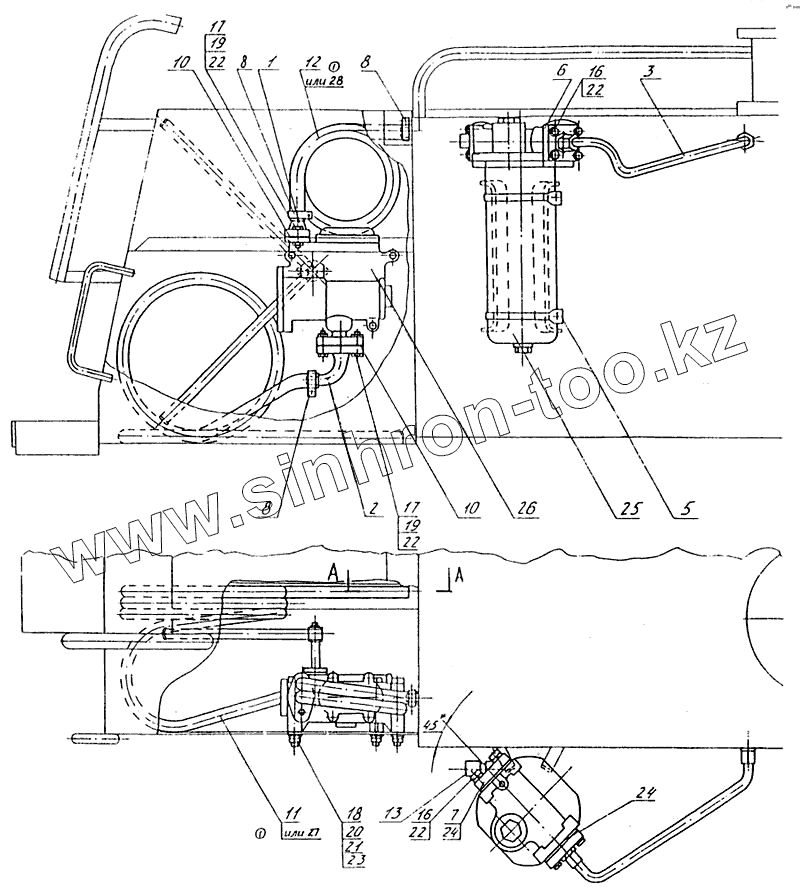

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка перекачивающего насоса
1
2
3
5
6
7
10
10
11
12
13
16
16
17
17
18
19
19
20
21
22
22
22
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.09.35.000сб | Э4.09.35.000сб | Установка перекачивающего насоса | |
| 1 | Э4.09.35.100сб | Патрубок | |
| 2 | Э4.09.35.110сб | Патрубок | |
| 3 | Э4.09.35.120сб | Трубопровод | |
| 5 | Э4.11.01.100сб-02 | Хомут 165-Ц9Хр | |
| 6 | ЭО-5122.09.35.040 | Фланец | |
| 7 | ЭО-5122.09.35.050-1 | Фланец | |
| 10 | Э4.09.35.001 | Прокладка | |
| 11 | ЭО-5122.09.35.001 | Рукав Б-1-25-10 ГОСТ 5398-76 L=3900 | |
| 12 | ЭО-5122.09.35.002 | Рукав Б-1-25-10 ГОСТ 5398-76 L =1200 | |
| 13 | ЭО-5122.09.35.005 | Заглушка | |
| 16 | Болт М12-6gх30.46.016 [ГОСТ 7798-70] | Болт М12-6gх30.46.016 [ГОСТ 7798-70] | |
| 17 | Болт М12-6gх50.66.016 [ГОСТ 7808-70] | Болт М12-6gх50.66.016 [ГОСТ 7808-70] | |
| 18 | Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70] | Болт М16-6gх150.88.38ХС.016 [ГОСТ 7808-70] | |
| 19 | Гайка М12-6Н.04.016 [ГОСТ 5916-70] | Гайка М12-6Н.04.016 [ГОСТ 5916-70] | |
| 20 | Гайка М16-7Н.8.20.016 [ГОСТ 5915-70] | Гайка М16-7Н.8.20.016 [ГОСТ 5915-70] | |
| 21 | Шайба С16-2,5.03.016 [ГОСТ 11371-78] | Шайба С16-2,5.03.016 [ГОСТ 11371-78] | |
| 22 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | |
| 23 | Шайба 16Т.65Г.016 [ГОСТ 6402-70] | Шайба 16Т.65Г.016 [ГОСТ 6402-70] | |
| 24 | Кольцо 063-068-30-2-3 [ГОСТ 18829-73] | Кольцо 063-068-30-2-3 [ГОСТ 18829-73] | |
| 25 | Э4.09.35.140сб | Фильтр | |
| 26 | Насос ручной НРП-4 [ТУ 44-3-1162-90] | Насос ручной НРП-4 [ТУ 44-3-1162-90] | |
| 27 | Э4.09.35.030 | Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=3900 | |
| 28 | Э4.09.35.031 | Рукав Б(I)-10-25-36-У ГОСТ 18698-79 L=1200 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
