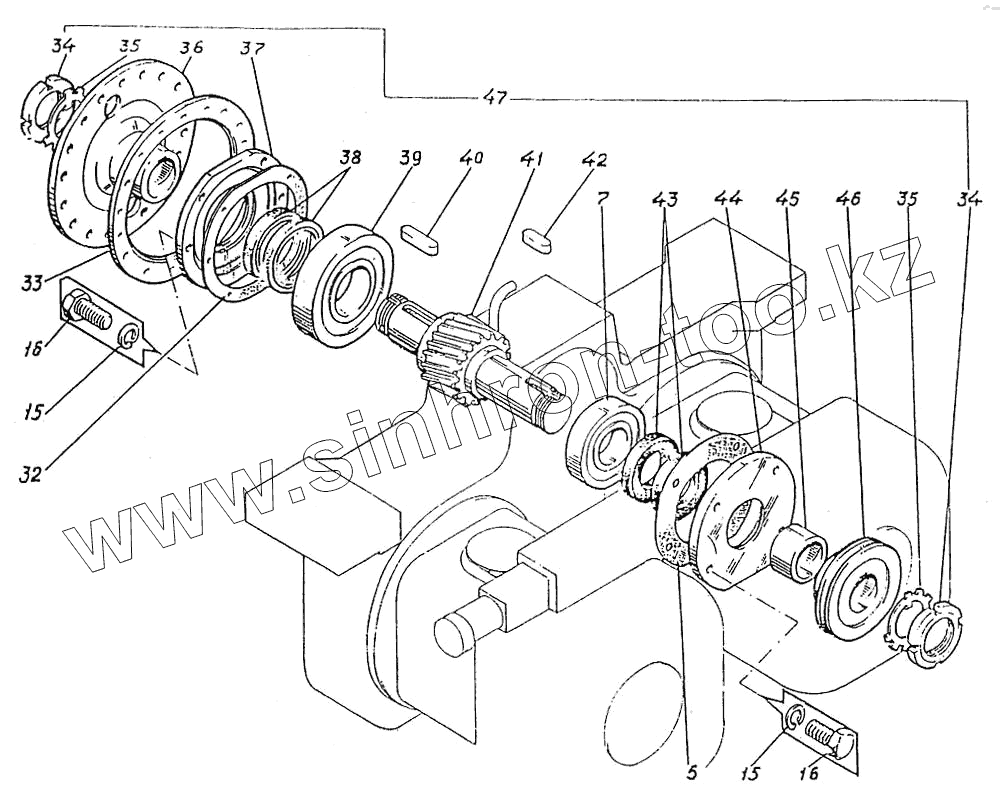

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка насосов
32
33
34
34
35
35
36
37
38
38
39
40
41
42
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5221.11.08.000сб | ЭО-5221.11.08.000сб | Установка насосов | |
| 32 | ЭО-5122.11.08.011-1 | Прокладка | |
| 33 | ЭО-5122.11.12.003-1 | Кольцо | |
| 34 | Гайка ВМ68х2.7Н.04 [ГОСТ 11871-80] | Гайка ВМ68х2.7Н.04 [ГОСТ 11871-80] | |
| 35 | Шайба 68,02 [ГОСТ 1872-73] | Шайба 68,02 [ГОСТ 1872-73] | |
| 36 | ЭО-5122.11.08.106-1 | Полумуфта | |
| 37 | ЭО-5122.11.08.130сб | Крышка | |
| 38 | Э4.11.08.004сб | Манжета 1,2-100х125-4 | |
| 38 | Манжета 1,2-100х125-4 [ГОСТ 8752-79] | Манжета 1,2-100х125-4 [ГОСТ 8752-79] | |
| 39 | Подшипник 319 [ГОСТ 8338-75] | Подшипник 319 [ГОСТ 8338-75] | |
| 40 | Шпонка 20х12х90 [ГОСТ 23360-78] | Шпонка 20х12х90 [ГОСТ 23360-78] | |
| 41 | ЭО-5221.11.08.101 | Вал-шестерня | |
| 42 | Шпонка 20х12х56 [ГОСТ 23360-78] | Шпонка 20х12х56 [ГОСТ 23360-78] | |
| 43 | Э4.11.08.002сб | Манжета 1,2-80х105-4 | |
| 43 | Манжета 1,2-80х105-4 [ГОСТ 8752-79] | Манжета 1,2-80х105-4 [ГОСТ 8752-79] | |
| 44 | ЭО-5122.11.08.120сб | Крышка | |
| 45 | ЭО-5122.11.08.108 | Втулка | |
| 46 | ЭО-5122.11.08.109-1 | Шкив | |
| 47 | ЭО-5221.11.08.100сб | Вал в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
