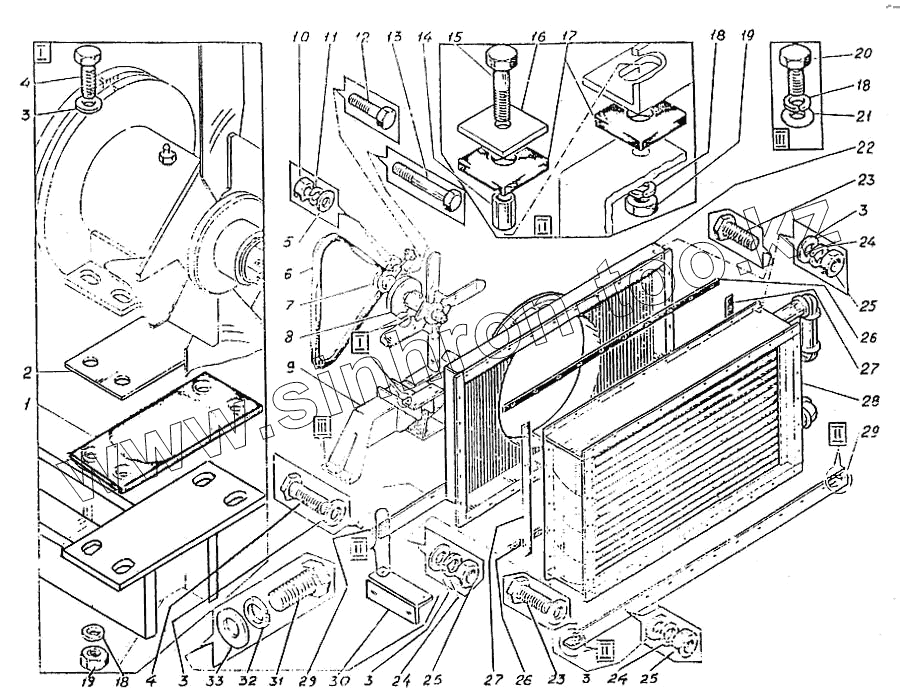

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка маслоохладителя
1
2
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
14
15
16
17
18
18
18
19
19
20
21
22
23
23
24
24
24
25
25
25
26
26
27
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.11.25.000сб | ЭО-5126.11.25.000сб | Установка маслоохладителя | |
| 1 | ЭО-5124А.11.25.006 | Прокладка | |
| 2 | ЭО-5124А.11.25.004 | Лист | |
| 3 | Шайба 10.02.019 [ГОСТ 11371-78] | Шайба 10.02.019 [ГОСТ 11371-78] | |
| 4 | Болт.М10-8gх35.58.019 [ГОСТ 7798-70] | Болт.М10-8gх35.58.019 [ГОСТ 7798-70] | |
| 5 | Шайба 8.02.019 [ГОСТ 11371-78] | Шайба 8.02.019 [ГОСТ 11371-78] | |
| 6 | Ремень В(Б)1600Ш [ГОСТ 12841-89] | Ремень В(Б)1600Ш [ГОСТ 12841-89] | |
| 7 | 236-3509300-А3 | Устройство натяжное | |
| 8 | ЭО-5122.11.25.400-1сб | Вентилятор | |
| 9 | ЭО-5221.11.25.500сб | Кронштейн | |
| 10 | Гайка М8-711.6.019 [ГОСТ 5915-70] | Гайка М8-711.6.019 [ГОСТ 5915-70] | |
| 11 | Шайба 8.65Г.019 [ГОСТ 6402-70] | Шайба 8.65Г.019 [ГОСТ 6402-70] | |
| 12 | Болт М8-8gх35.58.019 [ГОСТ 7798-70] | Болт М8-8gх35.58.019 [ГОСТ 7798-70] | |
| 14 | ЭО-6122А.31.02.004 | Трубка | |
| 15 | Болт М12-8gх55.58.019 [ГОСТ 7798-70] | Болт М12-8gх55.58.019 [ГОСТ 7798-70] | |
| 16 | ЭО-6122А.31.02.003 | Прокладка | |
| 17 | ЭО-6122А.31.02.002 | Прокладка | |
| 18 | Шайба 12.65Г.019 [ГОСТ 6402-70] | Шайба 12.65Г.019 [ГОСТ 6402-70] | |
| 19 | Гайка М12-7Н.6.019 [ГОСТ 5915-70] | Гайка М12-7Н.6.019 [ГОСТ 5915-70] | |
| 20 | Болт М12-8gх30.58.019 [ГОСТ 7798-70] | Болт М12-8gх30.58.019 [ГОСТ 7798-70] | |
| 21 | Шайба 12.02.019 [ГОСТ 11371-70] | Шайба 12.02.019 [ГОСТ 11371-70] | |
| 22 | ЭО-5124А.11.25.200сб | Диффузор | |
| 23 | Болт М10-8gх30.58.019 [ГОСТ 7798-70] | Болт М10-8gх30.58.019 [ГОСТ 7798-70] | |
| 24 | Шайба 10.65Г.019 [ГОСТ 6402-70] | Шайба 10.65Г.019 [ГОСТ 6402-70] | |
| 25 | Гайка М10-7Н.6.019 [ГОСТ 5915-70] | Гайка М10-7Н.6.019 [ГОСТ 5915-70] | |
| 26 | ЭО-5122.11.25.009 | Прокладка | |
| 27 | ЭО-5122.11.25.007 | Прокладка | |
| 28 | ЭО-5221.11.25.100сб | Маслоохладитель | |
| 29 | ЭО-5221.11.25.002 | Уголок | |
| 30 | ЭО-5126.11.25.001 | Уголок | |
| 31 | Болт М16-8gх40.58.019 [ГОСТ 7798-70] | Болт М16-8gх40.58.019 [ГОСТ 7798-70] | |
| 32 | Шайба 16.65Г.019 [ГОСТ 6402-70] | Шайба 16.65Г.019 [ГОСТ 6402-70] | |
| 33 | Шайба 16.02.019 [ГОСТ 11371-78] | Шайба 16.02.019 [ГОСТ 11371-78] |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
